SEM과 FIB: PCB 고장 분석을 위한 강력한 조합

CIQTEK은 SEM과 FIB를 결합하여 강력한 팀을 구성함으로써 PCB 공정 최적화, 신뢰성 검증 및 고장 원인 규명에 필수적인 지원을 제공합니다.

주사전자현미경(SEM) 고해상도 이미징: 표면 세부 사항을 관찰하는 "현미경"

그만큼 주사전자현미경(SEM) 고해상도 전자빔을 사용하여 PCB 표면 형태의 선명한 이미지를 캡처합니다. 이를 통해 솔더 패드 도금, 금속간 화합물, 미세 균열, 주석 수염 및 이물질 오염을 탁월한 선명도로 확인할 수 있습니다.

주사전자현미경(SEM)은 에너지 분산형 X선 분광법(EDS)과 결합하여 미세 영역에 대한 원소 분석도 수행합니다. 이러한 조합을 통해 엔지니어는 결함의 화학적 특징을 파악할 수 있으므로 단락, 개방 회로, 부식 및 도금 이상과 같은 문제를 쉽게 발견할 수 있습니다.

FIB 나노 스케일 절단: 내부 구조 가공을 위한 "메스"

주사전자현미경(SEM)은 표면 이미징에 탁월하지만, 기판 내부를 관찰해야 할 때는 집속 이온 빔(FIB)이 그 역할을 대신합니다. 나노미터 정밀도의 이온 빔을 사용하는 FIB는 결함이 있는 정확한 위치에서 표적 단면을 절단합니다. 다층 기판, 블라인드 비아, 매몰 비아 등을 초박형으로 절단하여 기계적 절단으로는 접근할 수 없는 내부 구조를 드러냅니다.

FIB를 미세한 수술 도구라고 생각해 보세요. 나노미터 수준의 정확도로 재료를 제거하여 이미징 및 분석에 적합한 깨끗한 단면을 남깁니다.

미세한 세계의 아름다움이 모든 디테일에서 드러납니다.

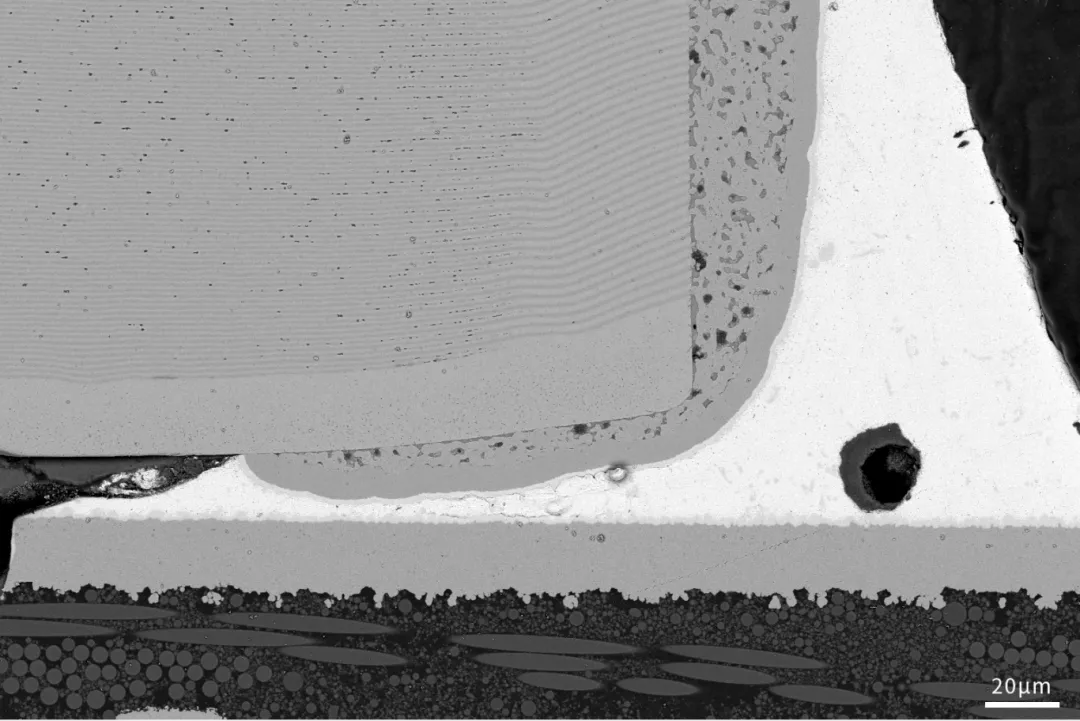

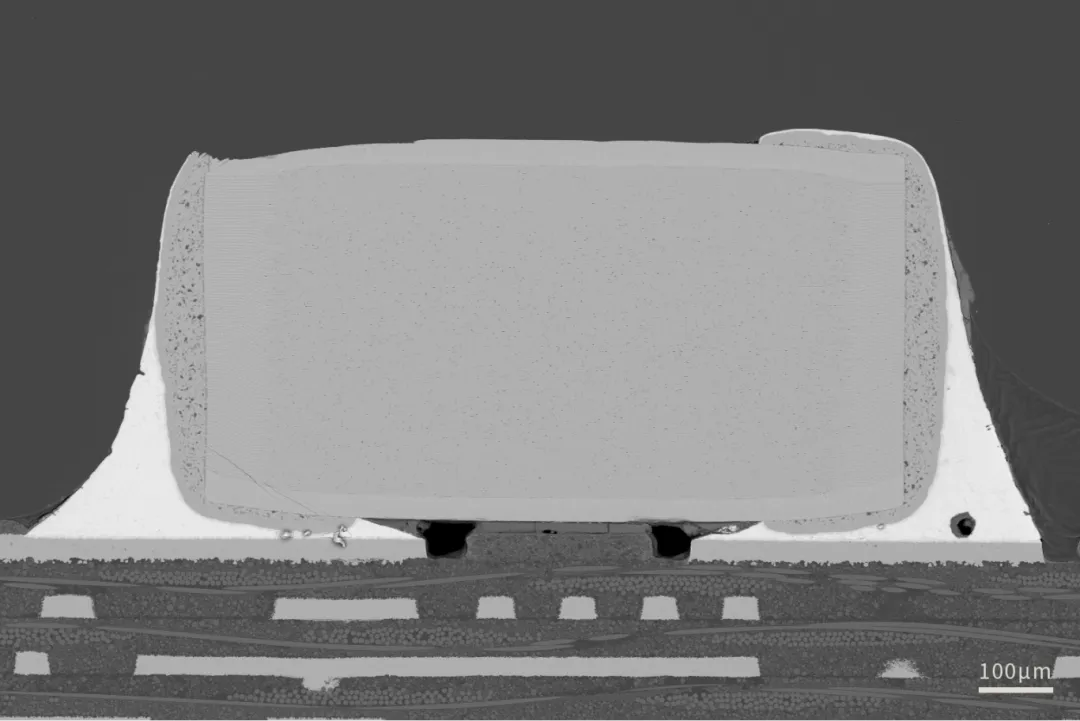

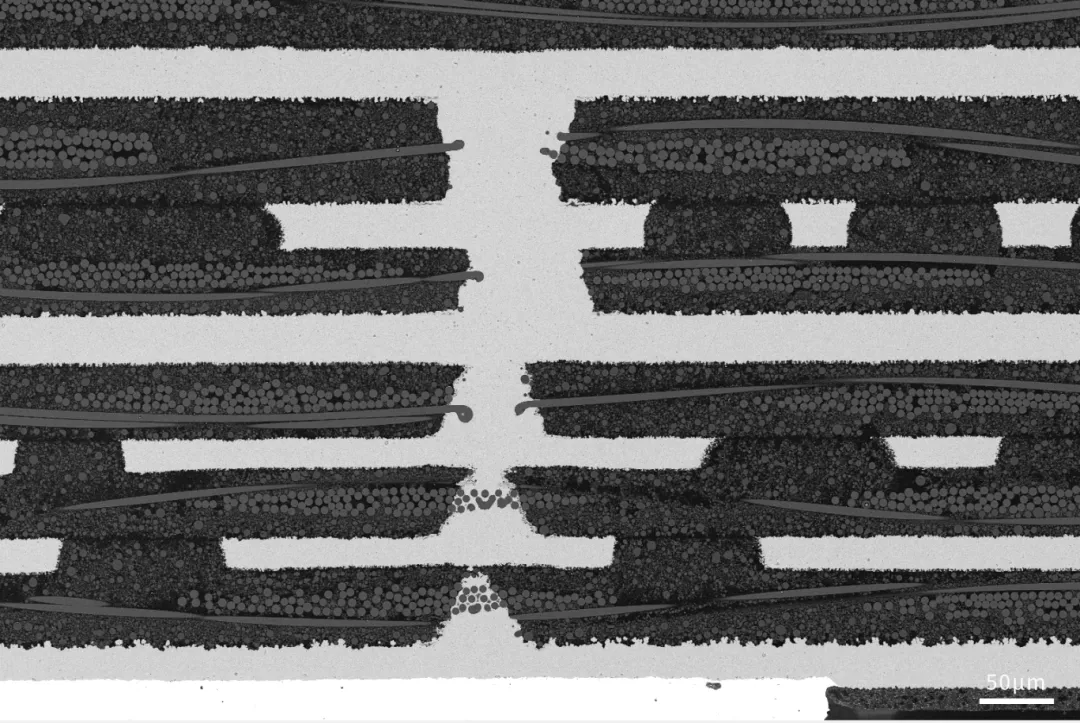

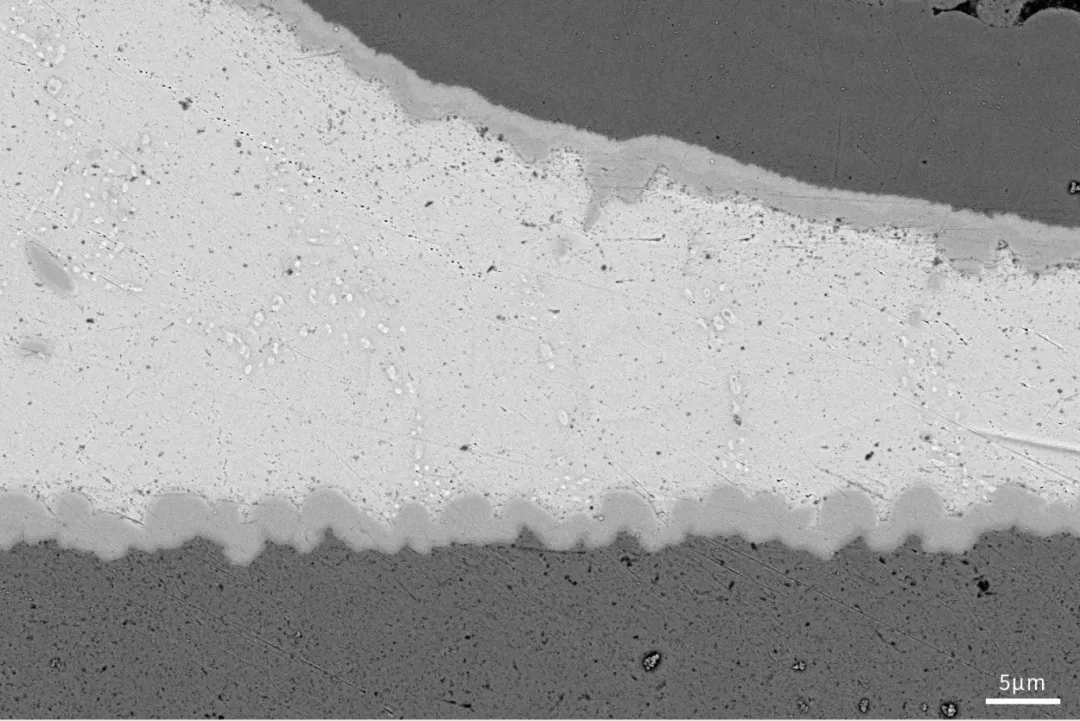

다음은 실제 사례입니다. CIQTEK 전자 현미경 PCB 단면 관찰 시:

높은 신뢰성을 요구하는 실험실 환경에 맞춰 설계되었습니다.

CIQTEK은 핵심 알고리즘부터 하드웨어 설계에 이르기까지 전자 현미경 플랫폼을 처음부터 자체 개발합니다. 이러한 수직적 통합을 통해 일관된 성능과 장기적인 공급 안정성을 보장하며, 이는 지속적인 생산이나 다년간의 연구 프로그램을 진행하는 연구실에 매우 중요합니다.

이 회사는 신속한 기술 지원과 정기적인 소프트웨어 업데이트를 통해 자사 제품을 지원하며, 사용자들이 시스템을 오랫동안 효율적으로 운영할 수 있도록 돕습니다.
