텅스텐 필라멘트 SEM의 분해능 한계 돌파
렌즈 내 전자 검출기
전자기 및 정전기 콤보 대물렌즈

사용하기 더 안전함
뛰어난 확장성

▶ 렌즈 내 전자 검출기

필름에 20,000배 확대하여 1kV로 촬영한 리튬 배터리 다이어프램 이미지, SEM3300으로 촬영한 이미지

▶ 광학 항법

수직으로 장착된 챔버 카메라를 사용하여 시편 스테이지 탐색을 위한 광학 이미지를 캡처하면 보다 직관적이고 정확한 시편 위치 지정이 가능합니다.

▶ 자동 기능

향상된 자동 밝기 및 대비, 자동 초점, 자동 난시 교정 기능. 단 한 번의 클릭으로 촬영하세요!

>> 자동 초점

>> 자동 난시 교정

>> 자동 밝기 및 대비

▶ 사용하기 더 안전함

적외선 CCD
영상 인식과 모션 캡처 기술을 활용한 실시간 챔버 내부 모션 모니터링.
충돌 방지(소프트웨어)
충돌을 방지하기 위해 샘플과 대물렌즈 사이의 거리를 정확하게 정의하기 위해 샘플 높이를 수동으로 입력합니다.
충돌 방지(하드웨어)
충돌이 발생하는 순간 무대 모터의 전원을 꺼서 피해를 최소화하세요.

▶ 간편한 필라멘트 교체

미리 정렬된 교체 필라멘트 모듈을 바로 사용할 수 있습니다.

▶ 입자 및 기공 분석 소프트웨어(Particle) *선택 과목

SEM Particle & Pore Analysis Software (Particle)

CIQTEK SEM 현미경 소프트웨어는 다양한 유형의 입자 및 기공 샘플에 적합한 여러 가지 표적 탐지 및 분할 알고리즘을 사용합니다. 이를 통해 입자 및 기공 통계의 정량적 분석이 가능하며 재료 과학, 지질학, 환경 과학 등의 분야에 적용할 수 있습니다.

▶ 이미지 후처리 소프트웨어

SEM Microscope Image Post-processing Software

전자 현미경으로 촬영한 이미지에 대해 온라인 또는 오프라인 이미지 후처리를 수행하고 일반적으로 사용되는 EM 이미지 처리 기능, 편리한 측정 및 주석 도구를 통합합니다.

▶ 자동 측정 *선택 과목

선폭 모서리를 자동으로 인식하여 더욱 정확한 측정과 높은 일관성을 제공합니다. 라인, 스페이스, 피치 등 다양한 모서리 감지 모드를 지원합니다. 다양한 이미지 형식과 호환되며, 일반적으로 사용되는 다양한 이미지 후처리 기능을 갖추고 있습니다. 이 소프트웨어는 사용하기 쉽고 효율적이며 정확합니다.

▶ 소프트웨어 개발 키트(SDK) *선택 과목

SEM Microscope Software Development Kit (SDK)

이미지 획득, 작동 조건 설정, 전원 켜기/끄기, 스테이지 제어 등 SEM 현미경 제어를 위한 인터페이스 세트를 제공합니다. 간결한 인터페이스 정의를 통해 특정 전자 현미경 작동 스크립트 및 소프트웨어를 신속하게 개발하여 관심 영역 자동 추적, 산업 자동화 데이터 수집, 이미지 드리프트 보정 및 기타 기능을 구현할 수 있습니다. 규조류 분석, 강철 불순물 검사, 청정도 분석, 원료 관리 등 특수 분야의 소프트웨어 개발에 활용 가능합니다.

▶ 자동맵 *선택 과목

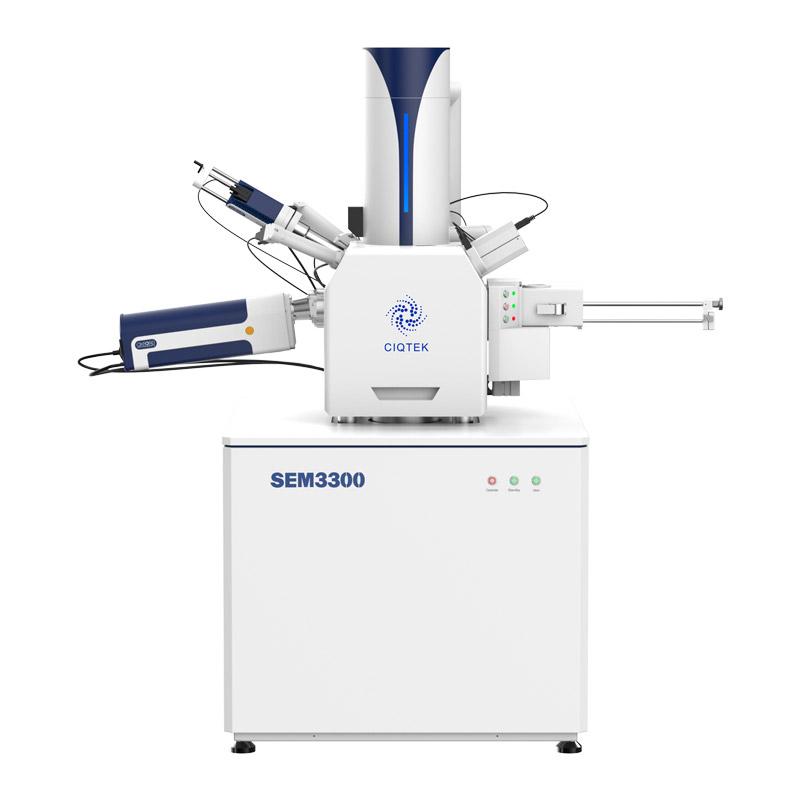

CIQTEK 텅스텐 필라멘트 현미경 SEM3300

CIQTEK 공장 내부: 전자현미경 제조 투어

CIQTEK SEM3300 SEM 현미경 사양
전자 광학	해결	2.5nm @ 15kV, 남동 4nm @ 3kV, SE 5nm @ 1kV, SE



	가속 전압	0.1kV ~ 30kV
	확대(폴라로이드)	1배 ~ 30만배
표본실	카메라	광학 항법

		챔버 모니터링
	스테이지 유형	5축 진공 호환 모터화
	XY 범위	125mm
	Z 범위	50mm
	T 범위	- 10° ~ 90°
	R 범위	360°
SEM 검출기	기준	렌즈 내 전자 검출기(Inlens) 에버하트-손리 검출기(ETD)
	선택 과목	접이식 후방 산란 전자 검출기(BSED) 에너지 분산 분광기(EDS/EDX) 전자 후방 산란 회절 패턴(EBSD)
선택 과목	표본 교환 로드락

	트랙볼 및 노브 제어판
사용자 인터페이스	운영 체제	윈도우
	항해	광학 탐색, 제스처 빠른 탐색, 트랙볼(선택 사항)
	자동 기능	자동 밝기 및 대비, 자동 초점, 자동 스티그메이터
