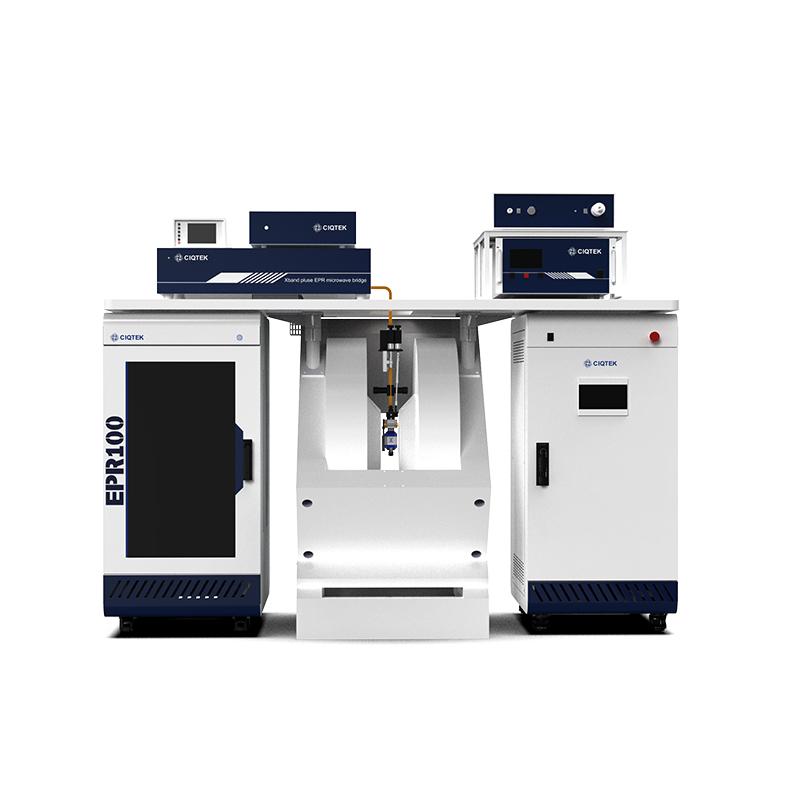

X밴드 펄스 EPR 분광기 | EPR100

스핀 이완

스핀 이완 특성은 스핀이 에너지를 흡수하고 여기 상태로 전이된 후 에너지 전달 및 소산 과정을 반영합니다. 스핀 이완 시간을 측정함으로써 광범위한 동적 및 구조적 정보를 얻을 수 있는데, 이는 물질의 화학적 구조를 규명하는 데 중요한 단계이며 양자 컴퓨팅 연구의 핵심 요소입니다. 펄스형 EPR은 일반적으로 횡방향 이완 시간(T₁)을 측정합니다. ₂ 스핀-스핀 이완) 및 종방향 이완 시간(T) ₁ (스핀-격자 이완). 복잡한 시스템에서는 다양한 상자성 중심 간의 이완 시간 차이를 이용하여 적절한 펄스 시퀀스를 설계함으로써 신호를 선택적으로 획득하고 간섭을 제거할 수 있습니다.

전자 스핀 에코 엔벨로프 변조(ESEEM)

ESEEM은 전자와 핵 사이의 상호작용을 연구하는 데 사용되는 기술로, 주로 약하게 결합된 초미세 상호작용과 핵 사중극자 상호작용을 검출합니다. 획득한 시간 영역 스펙트럼에 푸리에 변환을 적용하면 주파수 영역 스펙트럼을 얻을 수 있습니다. 검출된 주파수를 통해 전자를 둘러싼 핵의 종류와 상호작용하는 핵의 수를 파악할 수 있습니다.

초미세 하위 레벨 상관관계(HYSCORE)

HYSCORE는 본질적으로 2차원 ESEEM 실험으로, 상관 관계가 한 전자 스핀 매니폴드에서 다른 전자 스핀 매니폴드로 전달되어 중첩된 흡수 피크를 분해할 수 있습니다. HYSCORE 실험은 핵의 종류를 식별하기 위해 라모어 진동수를 검출할 뿐만 아니라 초미세 결합 정보도 제공합니다. 이를 통해 초미세 상호작용을 구분하고 특정 핵을 선택적으로 검출할 수 있습니다.

펄스형 전자 핵 이중 공명(ENDOR) 시스템

펄스형 ENDOR는 핵자기공명(NMR)의 높은 해상도와 핵 선택성에 전자상자성공명(EPR)의 높은 감도를 결합한 이중 공명 기술입니다. 무선 주파수(RF) 펄스를 사용하여 NMR 전이를 여기시키면 전자 스핀 에코가 변조됩니다. RF 주파수를 변화시키고 에코 강도를 모니터링함으로써, 약한 전자-핵 결합과 강한 전자-핵 결합을 선택적으로 검출할 수 있으며, 전자 스핀 주변 수 옹스트롬 이내의 국소 환경 정보를 제공합니다. 선택 사양인 ENDOR 시스템에는 ENDOR 공진기, RF 소스 및 RF 증폭기와 같은 구성 요소가 포함됩니다.

이중 전자-전자 공명(ELDOR/DEER) 시스템

DEER(전자 스핀 방출 분광법)은 전자-전자 상호작용을 연구하고 두 개의 상자성 중심 사이의 거리를 측정하는 데 사용됩니다. 부위 지정 스핀 표지(SDSL)와 결합하면 DEER는 표적 분자의 스핀 표지 부위 사이의 거리를 측정하여 생체 분자의 구조와 상호작용을 분석할 수 있습니다. 이 기술은 단백질-단백질, 단백질-DNA 상호작용, 기질 결합, 금속 배위 부위 등과 같은 거리 측정을 위해 구조 생물학 및 고분자 과학 분야에서 널리 응용됩니다. 선택 사양인 DEER 시스템은 두 개의 마이크로파 소스를 사용하여 서로 다른 전자 스핀을 독립적으로 제어합니다.

임의 파형 생성기

임의 파형 발생기는 원하는 모양의 마이크로파 펄스를 생성할 수 있습니다. 펄스의 진폭, 위상, 주파수 및 엔벨로프를 유연하게 변경할 수 있어 맞춤형의 복잡한 펄스 실험을 용이하게 수행할 수 있습니다.

시간 분해/과도 EPR 시스템(TR-EPR)

TR-EPR은 시간 분해능 기술과 상자성 공명 분광법을 결합하여 나노초 수준까지의 시간 분해능을 구현합니다. 이 시스템은 주로 디지털 메인 컨트롤러, 안정적인 광 여기를 위한 고에너지 펄스 레이저, 펄스 레이저 출력을 모니터링하는 레이저 에너지 미터, 그리고 EPR 신호를 검출하는 유전체 공진기로 구성됩니다. TR-EPR은 빠른 반응 과정에서 라디칼이나 여기된 삼중항 상태와 같은 과도 상태를 연구하는 데 사용되며, 마이크로초에서 나노초 범위의 수명을 가진 종을 검출할 수 있습니다. 이는 라디칼 반응 속도론 연구에 매우 중요하며, 기존 장비로는 검출하기 어려웠던 수명이 짧은 종을 검출하는 데 있어 한계를 극복합니다.

극저온 조절기가 포함된 가변 온도 시스템(VT 시스템)

온도는 전자 스핀 상태와 동역학에 직접적인 영향을 미치므로 EPR 연구에서 온도 제어는 필수적입니다. 극저온에서 고온에 이르기까지 다양한 온도 조건에서 여러 가지 물리적, 화학적, 생물학적 현상이 나타납니다. 가변 온도 시스템은 극저온 시스템과 고온 시스템을 포함하여 연구자들에게 물질의 특성과 반응 메커니즘에 대한 심층적인 정보를 제공합니다.

EPR 분광기 현대화 및 업그레이드

최첨단 EPR 연구의 엄격한 요구 사항을 충족하도록 노후화된 EPR 장비를 현대화하십시오.
