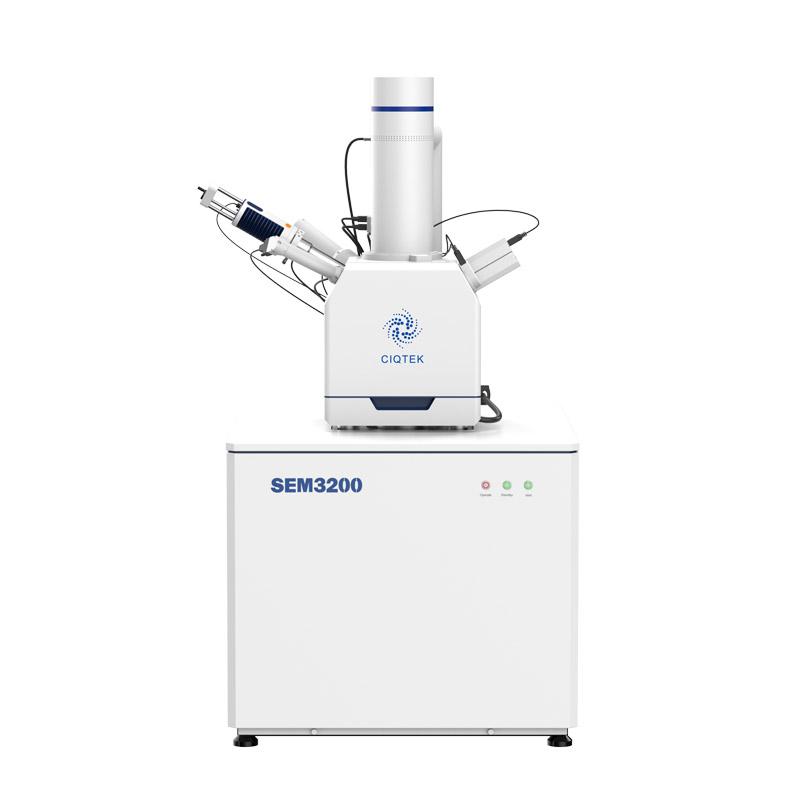

텅스텐 필라멘트 SEM | SEM3200

고성능 및 범용 텅스텐 필라멘트 SEM현미경

그만큼CIQTEK SEM3200 SEM 현미경탁월한 성능을 갖춘 범용 텅스텐 필라멘트 주사전자현미경(SEM)입니다. 고유한 이중 양극 전자총 구조는 높은 분해능을 보장하고 낮은 여기 전압에서도 이미지 신호대잡음비를 향상시킵니다. 또한, 다양한 옵션 액세서리를 제공하여 SEM3200은 뛰어난 활용성을 갖춘 다재다능한 분석 기기입니다.

지금 문의하세요

▶전자총의 이중 양극 구조*선택 과목

sem3200 Intermittent Anode

간헐적 양극

간헐적 애노드는 캐소드 어셈블리와 애노드 사이에 설치됩니다. 낮은 여기 전압에서 전자빔 추출 효율이 향상되고, 분해능이 10%, 신호대잡음비가 30% 향상될 수 있습니다.

  • carbon material samples under low excitation voltages
  • carbon material samples under low excitation voltages

탄소 재료 샘플의 경우, 낮은 여기 전압에서 빔 침투 깊이가 얕아 표본의 더 풍부한 세부 정보를 통해 실제 표면 형태 정보를 포착할 수 있습니다.

  • polymer fiber samples, high excitation voltages
  • polymer fiber samples, high excitation voltages

폴리머 섬유 샘플의 경우 높은 여기 전압은 시편에 빔 손상을 일으키는 반면, 낮은 전압 빔은 손상 없이 표면 세부 사항을 보존할 수 있습니다.

▶저진공 SEM 모드

CIQTEK SEM3200 SEM 현미경은 2단계 저진공 모드를 지원합니다. 압력 제한 조리개 없이 5~180 Pa 챔버 압력에 도달할 수 있으며, PLA를 사용하면 180~1000 Pa까지 도달할 수 있습니다. 특수 설계된 대물렌즈 진공 챔버는 저진공에서 전자 평균 자유 행로를 최소화하고 30 kV에서 3 nm의 분해능을 유지합니다.

입사 전자빔은 표면 위의 공기 분자를 이온화하여 전자와 이온을 생성하고, 이때 이온은 시료 표면에서 생성된 하전 입자를 중화시켜 전하 완화 효과를 얻습니다.

  • SEM3200 Analysis Image
  • SEM3200 Analysis Image

시료 표면에서 방출되는 2차 전자는 공기 분자를 이온화시켜 전자, 이온, 그리고 광신호를 동시에 생성합니다. 생성된 전자는 다른 공기 분자를 이온화하고, 이 과정에서 다량의 광신호가 생성되어 저진공 검출기(LVD)에 의해 포착됩니다.

  • SEM Microscope sem3200
  • SEM Microscope sem3200 Analysis image

고진공 모드에서 LVD는 표본에서 방출되는 음극선 발광 신호를 직접 감지하여 음극선 발광 이미징을 위해 캡처하고, 동시에 BSED 채널에서 이미징을 실시합니다.

▶ 광학 항법

수직으로 장착된 챔버 카메라를 사용하여 시편 스테이지 탐색을 위한 광학 이미지를 캡처하면 보다 직관적이고 정확한 시편 위치 지정이 가능합니다.

  • SEM Optical Navigation

▶지능형 보조 영상 난시 교정

이 모드에서는 X와 Y의 비점수차 값이 픽셀에 따라 달라집니다. 최적의 비점수차 값에서 이미지 선명도가 극대화되어 비점수차 조정을 빠르게 수행할 수 있습니다.

  • sem Intelligent Assisted Image Astigmatism Correction
  • sem Intelligent Assisted Image Astigmatism Correction

▶ 자동 기능

향상된 자동 밝기 및 대비, 자동 초점, 자동 난시 교정 기능. 단 한 번의 클릭으로 촬영하세요!

>> 자동 초점

  • during autofocus
  • after autofocus

>>자동 난시 교정

  • during autofocus
  • after autofocus

>>자동 밝기 및 대비

  • during autofocus
  • after autofocus

▶ 사용하기 더 안전함

▶ 간편한 필라멘트 교체

미리 정렬된 교체 필라멘트 모듈을 바로 사용할 수 있습니다.

▶ 입자 및 기공 분석 소프트웨어(Particle)*선택 과목
SEM Particle & Pore Analysis Software (Particle)

CIQTEK SEM 현미경 소프트웨어는 다양한 유형의 입자 및 기공 샘플에 적합한 여러 가지 표적 탐지 및 분할 알고리즘을 사용합니다. 이를 통해 입자 및 기공 통계의 정량적 분석이 가능하며 재료 과학, 지질학, 환경 과학 등의 분야에 적용할 수 있습니다.

▶ 이미지 후처리 소프트웨어

SEM Microscope Image Post-processing Software

전자 현미경으로 촬영한 이미지에 대해 온라인 또는 오프라인 이미지 후처리를 수행하고 일반적으로 사용되는 EM 이미지 처리 기능, 편리한 측정 및 주석 도구를 통합합니다.

▶ 자동 측정*선택 과목

SEM Microscope software Auto Measure

선폭 모서리를 자동으로 인식하여 더욱 정확한 측정과 높은 일관성을 제공합니다. 라인, 스페이스, 피치 등 다양한 모서리 감지 모드를 지원합니다. 다양한 이미지 형식과 호환되며, 일반적으로 사용되는 다양한 이미지 후처리 기능을 갖추고 있습니다. 이 소프트웨어는 사용하기 쉽고 효율적이며 정확합니다.

▶ 소프트웨어 개발 키트(SDK)*선택 과목

SEM Microscope Software Development Kit (SDK)

이미지 획득, 작동 조건 설정, 전원 켜기/끄기, 스테이지 제어 등 SEM 현미경 제어를 위한 인터페이스 세트를 제공합니다. 간결한 인터페이스 정의를 통해 특정 전자 현미경 작동 스크립트 및 소프트웨어를 신속하게 개발하여 관심 영역 자동 추적, 산업 자동화 데이터 수집, 이미지 드리프트 보정 및 기타 기능을 구현할 수 있습니다. 규조류 분석, 강철 불순물 검사, 청정도 분석, 원료 관리 등 특수 분야의 소프트웨어 개발에 활용 가능합니다.

▶ 자동맵*선택 과목

  • during autofocus

CIQTEK SEM3200 SEM 현미경
전자 광학 해결 3nm @ 30kV, SE
7nm @ 3kV, SE
4nm @ 30kV, BSE
3nm @ 30kV, SE, 30Pa
가속 전압 0.2kV ~ 30kV
확대(폴라로이드) 1배 ~ 30만배
표본실 저진공 5 ~ 1000 Pa (선택 사항)
카메라 광학 항법
챔버 모니터링
스테이지 유형 5축 진공 호환 모터화
XY 범위 125mm
Z 범위 50mm
T 범위 - 10° ~ 90°
R 범위 360°
SEM 검출기 기준 에버하트-손리 검출기(ETD)
선택 과목 접이식 후방 산란 전자 검출기(BSED)
에너지 분산 분광기(EDS/EDX)
전자 후방 산란 회절 패턴(EBSD)
선택 과목 표본 교환 로드락
트랙볼 및 노브 제어판
사용자 인터페이스 운영 체제 윈도우
항해 광학 탐색, 제스처 빠른 탐색, 트랙볼(선택 사항)
자동 기능 자동 밝기 및 대비, 자동 초점, 자동 스티그메이터
