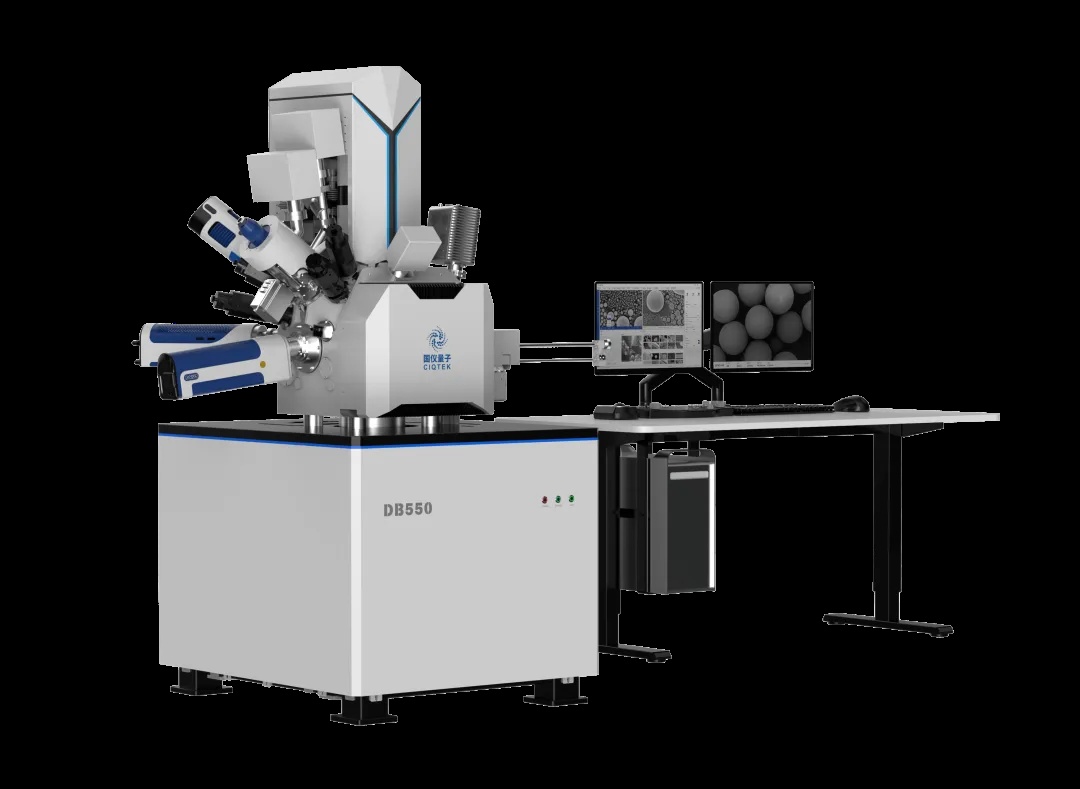

The CIQTEK DB550 dual-beam FIB-SEM brings together high-resolution electron imaging and precision ion beam processing on a single platform. CIQTEK has validated its DB550 Focused Ion Beam Scanning Electron Microscope (FIB-SEM) on real 5nm process node chip samples, demonstrating production-ready TEM sample preparation with intact fin structures, zero amorphization, and clearly resolved film layers. The results confirm that the DB550 meets the exacting demands of advanced semiconductor failure analysis labs working at the cutting edge of process technology. In advanced chip research and manufacturing, two tools matter above all others. The Transmission Electron Microscope (TEM) lets you see structures at the atomic scale. But before you can look, you need a sample thin enough for electrons to pass through. That is where the dual-beam FIB-SEM comes in. It is the precision workshop that prepares those ultra-thin specimens. Meet the DB550: One Platform for Imaging and Nanoscale Processing The CIQTEK DB550 FIB-SEM integrates two powerful capabilities onto a single platform. On one side, a scanning electron microscope (SEM) delivers high-resolution surface imaging. On the other, a focused ion beam (FIB) performs nanoscale material removal with surgical precision. Together, they bridge the gap between observation and fabrication at dimensions measured in billionths of a meter. At the heart of the DB550 sits a low-voltage, high-resolution electron column paired with CIQTEK's proprietary "Chengying" ion column, developed entirely in-house. The Chengying column is the engine behind the system's nanoscale cutting and etching capabilities. CIQTEK controls the full design and manufacturing pipeline for this critical component. The 5nm Challenge: Why Sample Preparation Gets Harder at Every Node At 5nm and below, chip architectures rely on fin-type field-effect transistors (FinFETs) with fin widths and pitches measured in just a few nanometers. The DB550 is designed to handle the full sample preparation workflow for these demanding process nodes. It starts with high-current rough cutting to quickly remove bulk material and reach the target region. Then it transitions to low-voltage fine polishing to thin the sample to TEM-ready dimensions without damaging the delicate structures underneath. TEM Validation: The Proof Is in the Image CIQTEK prepared a 5nm process node chip sample on the DB550 and transferred it to a TEM for characterization. The results speak for themselves. TEM characterization of a 5nm chip sample prepared on the DB550 shows intact fin structures with clear, well-defined film layers and no amorphization damage. The TEM images revealed that the fin structures remained completely intact after FIB preparation. There was no detectable amorphization in the silicon crystal lattice. The individual film layers appeared clear and sharply defined in the TEM cross-section. These results validate the dual-beam sample preparation performance of the DB550 on...

최고의 팀: SEM + FIB, "황금 조합" CIQTEK은 SEM과 FIB를 결합하여 강력한 팀을 구성함으로써 PCB 공정 최적화, 신뢰성 검증 및 고장 원인 규명에 필수적인 지원을 제공합니다. 주사전자현미경(SEM) 고해상도 이미징: 표면 세부 사항을 관찰하는 "현미경" 그만큼 주사전자현미경(SEM) 고해상도 전자빔을 사용하여 PCB 표면 형태의 선명한 이미지를 캡처합니다. 이를 통해 솔더 패드 도금, 금속간 화합물, 미세 균열, 주석 수염 및 이물질 오염을 탁월한 선명도로 확인할 수 있습니다. 주사전자현미경(SEM)은 에너지 분산형 X선 분광법(EDS)과 결합하여 미세 영역에 대한 원소 분석도 수행합니다. 이러한 조합을 통해 엔지니어는 결함의 화학적 특징을 파악할 수 있으므로 단락, 개방 회로, 부식 및 도금 이상과 같은 문제를 쉽게 발견할 수 있습니다. FIB 나노 스케일 절단: 내부 구조 가공을 위한 "메스" 주사전자현미경(SEM)은 표면 이미징에 탁월하지만, 기판 내부를 관찰해야 할 때는 집속 이온 빔(FIB)이 그 역할을 대신합니다. 나노미터 정밀도의 이온 빔을 사용하는 FIB는 결함이 있는 정확한 위치에서 표적 단면을 절단합니다. 다층 기판, 블라인드 비아, 매몰 비아 등을 초박형으로 절단하여 기계적 절단으로는 접근할 수 없는 내부 구조를 드러냅니다. FIB를 미세한 수술 도구라고 생각해 보세요. 나노미터 수준의 정확도로 재료를 제거하여 이미징 및 분석에 적합한 깨끗한 단면을 남깁니다. CIQTEK 반도체 쇼케이스: 실제 작동 모습을 확인하세요 미세한 세계의 아름다움이 모든 디테일에서 드러납니다. 다음은 실제 사례입니다. CIQTEK 전자 현미경 PCB 단면 관찰 시: 납땜 접합면 파노라마 커패시터 전체 형태를 저배율로 관찰하여 커패시터 솔더 접합면의 실제 미세 구조를 내부에서 볼 수 있습니다. IMC 레이어 평가 층간 결합 평가, 금속간 화합물(IMC) 두께 및 균일성 측정, 공극, 균열 및 계면 결함 감지 다층 보드 내부 구조 솔더 패드와 솔더 계면에서 IMC 층의 형태, 두께, 연속성 및 밀도를 명확하게 관찰할 수 있습니다. 공정 신뢰성 평가 PCB 공정 제어 및 신뢰성 평가를 위해 트레이스 패턴, 두께, 에칭 품질 및 구리-기판 접합 상태를 평가하고, 라인 시프트, 에칭 결함, 박리, 기포를 감지하며, 도금층 품질을 분석합니다. 높은 신뢰성을 요구하는 실험실 환경에 맞춰 설계되었습니다. CIQTEK은 핵심 알고리즘부터 하드웨어 설계에 이르기까지 전자 현미경 플랫폼을 처음부터 자체 개발합니다. 이러한 수직적 통합을 통해 일관된 성능과 장기적인 공급 안정성을 보장하며, 이는 지속적�

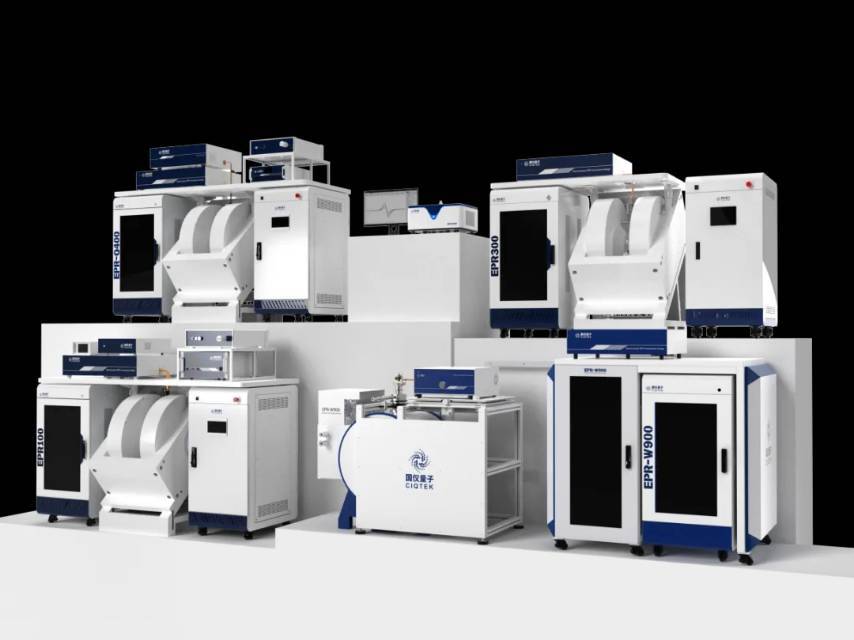

온도는 단순히 환경적 설정만이 아닙니다. 전자 상자성 공명(EPR) 가변 온도 EPR 분광법에서 온도는 마이크로파 출력 및 자기장 범위와 마찬가지로 핵심적인 실험 변수입니다. 적절한 온도를 선택하면 더욱 선명한 신호, 향상된 감도, 그리고 상온 측정으로는 결코 드러낼 수 없는 구조적 세부 정보를 얻을 수 있습니다. 반대로 잘못 선택하면 신호가 완전히 사라질 수도 있습니다. 이 가이드에서는 가변 온도 EPR의 물리적 원리를 살펴보고 시료에 맞는 최적의 설정값을 선택하는 데 도움을 드립니다. EPR에서 온도가 그토록 중요한 이유는 무엇일까요? 모든 EPR 실험에는 세 가지 질문이 있습니다. 온도는 미시적인 스핀 환경을 어떻게 변화시키는가? 스펙트럼 해석에 어떤 영향을 미치는가? 그리고 어떤 시스템에서 가변 온도 측정이 반드시 필요한가? 하나씩 살펴보겠습니다. 쿨링: 감도를 높이는 가장 간단한 방법 EPR 신호는 간단한 사실에서 비롯됩니다. 짝을 이루지 않은 전자들은 두 개의 스핀 에너지 준위를 차지하며, 우리가 감지하는 것은 바로 이 두 준위 사이의 전자 분포 차이입니다. 외부 자기장 B에서 0 전자 스핀은 다음과 같은 과정을 거칩니다. 지만 분할 m을 사용하여 두 레벨을 만듭니다. 에스 = +1/2 및 m 에스 = -1/2. 둘 사이의 에너지 차이는 다음과 같습니다. 그만큼 볼츠만 분포 이는 전자가 이러한 에너지 준위에 어떻게 분포하는지를 결정합니다. 분포 비율은 온도에 매우 직접적으로 의존합니다. 이것이 실제로 의미하는 바는 다음과 같습니다. EPR 신호 강도는 두 농도 수준 간의 차이에 비례합니다. 이 차이는 1/T에 비례합니다. 즉, 온도를 낮추면 신호가 강해집니다. 온도는 독립적이고 완벽하게 제어 가능한 변수이므로, 시료를 냉각하는 것은 절대 감도를 높이는 가장 근본적이고 직접적인 방법입니다. EPR 분광법 . 온도별로 측정한 약한 석탄 시료의 EPR 스펙트럼. 온도가 낮을수록 신호가 훨씬 강해진다. (CIQTEK EPR 시스템으로 측정) 냉각은 이완을 늦추고 숨겨진 신호를 드러낸다 온도는 신호 강도에만 영향을 미치는 것이 아닙니다. 온도는 또한 여러 기능을 제어합니다. 스핀 이완 이는 신호를 감지할 수 있는지 여부를 결정합니다. 자기공명에서의 이완은 두 가지 범주로 나뉩니다. 스핀-격자 이완(T) 1 ). 이는 들뜬 스핀이 주변 결정 격자와 에너지를 교환하는 과정입니다. 이 과정은 온도에 매우 민감합니다. 상온에서는 격자 진동이 활발합니다. 들뜬 스핀은 에너지를 빠르게 소산시키므로, T 1 짧습니다. 시스템을 냉각시키면 격자 진동을 효과적으로 "정지"시킬 수 있습니다. 1 길이가 dramatically 길어집니다. 스핀-스핀 이완(T) 2 ). 이는 주로 인접한 스핀 사이의 자기 쌍극자 상호작용에서 비롯됩니다. 온도의 직접적인 영향은 덜합니다. 스핀-격자 이완 속도를 온도의 함수로 나타낸 그래프. 강한 온도 의존성은 이완 시간이 짧은 시스템에서 냉각이 필수적인 이유를 보여준다. (참고: Phys. Chem. Chem. Phys., 2020, 22, 15751-15758) 티 2 스펙트럼 선폭을 제어합니다. 균일 선폭은 T에 반비례합니다. 2 (더 짧은 T) 2 (더 넓은 선). T는 2 그 자체는 온도에 크게 의존하지 않습니다. T 1 T에 대한 이론적 상한값을 설정합니다. 2 만약 T라면 1 상온에서 매우 짧은 시간 동안 지속되므로 T를 강제로 2 또한, 신호 길이가 짧아지면 하이젠베르크 불확정성 원리에 따라 심각한 수명 폭 넓어짐 현상이 발생합니다. 신호선이 너무 넓어져서 기준선 잡음에 묻혀버리는 것입니다. 실제로는 신호가 심하게 넓어졌는데도 "신호 없음"으로 보이는 것입니다. 이는 EPR 연구실에서 흔히 발생하는 문제점을 설명해 줍니다. · 실온에서 보관 가능: 유기 라디칼 및 ns 1 T 값이 더 긴 구성 이온 1 값들. · 상온에서 사용하기 어려움: 대부분의 전이 금속 이온(예: Co(II), 고스핀 Fe(III)) 및 희토류 이온. 이들은 전형적인 단시간 이완 시스템입니다. 상온에서는 유용한 신호가 전혀 나타나지 않는 경우가 많습니다. 이를 관찰하려면 액체 질소 또는 액체 헬륨과 같은 극한 온도가 필요합니다. 온도 변화에 따른 EPR 시뮬레이션은 온도가 낮아짐에 따라 신호가 어떻게 감지 가능해지는지를 보여줍니다. 이 그림에서는 EPR 신호의 위상이 반전되어 있음을 유의하십시오. 온도 변화가 분자 운동을 바꿔 피크 모양을 변형시킵니다 용액 내 안정적인 유기 라디칼과 긴 이완 시간을 갖는 특정 전이 금속 착물은 이미 실온에서 깨끗한 신호를 나타냅니다. 그렇다면 이러한 시스템에서도 온도는 여전히 중요할까요? 물론입니다. 상온 용액에서 분자들은 마치 작은 팽이처럼 빠르고 무작위적으로 회전합니다. 이러한 회전 운동은 g-텐서와 초미세 결합 텐서의 비등방성을 완전히 상쇄합니다. 그 결과 대칭적이고 등방성인 좁은 피크가 나타납니다. 온도가 낮아짐에 따라 분자 운동이 느려집니다. 결국 용액은 유리처럼 굳어지고 분자 회전 운동은 완전히 멈춥니다. 이방성은 더 이상 평균화되지 않습니다. 서로 다른 공간적 방향은 분자들의 완전한 자기적 상호작용을 드러냅니다. 단순한 등방성 피크는 3차원 구조 정보를 풍부하게 담고 있는 "동결 용액" 스펙트럼으로 변환됩니다. 이제 상자성 중심의 배위 환경과 분자 방향에 대한 세부 정보를 추출할 수 있습니다. R의 모의 EPR 스펙트럼 1 아니요 • 상관 시간 τ의 진화를 보여주는 급진적 아르 자형 위에서 아래로, τ 아르 자형 상온의 묽은 용액에서 동결 상태로 갈수록 분자 운동이 느려짐에 따라 증가합니다. 시뮬레이션 매개변수: 9.8 GHz, g 엑스 =2.008, g 와이 =2.006, g 지 =2.003, A 엑스 =A 와이 =20, A 지 =85MHz. (다음에서 발췌) 전자 상자성 공명: 원리 및 응용 .) 시료에 필요한 온도 설정은 무엇입니까? 시스템 선택 가이드 서로 다른 스핀 시스템은 에너지 준위 구조와 동적 특성이 매우 다릅니다. 따라서 최적의 EPR 측정을 위해서는 각 시스템에 매우 다른 온도 범위가 필요합니다. 일반적인 ...
