CIQTEK DB550 이중빔 FIB-SEM은 고해상도 전자 이미징과 정밀 이온 빔 처리를 단일 플랫폼에 결합한 제품입니다.
CIQTEK은 자사의 제품을 검증했습니다. DB550 집속 이온 빔 주사 전자 현미경 (FIB-SEM) 실제 5nm 공정 노드 칩 샘플 이미지 손상되지 않은 핀 구조, 비정질화 현상 제로, 그리고 명확하게 구분된 박막층을 갖춘 생산 준비가 완료된 TEM 샘플 준비를 시연했습니다. 이 결과는 DB550이 최첨단 공정 기술을 연구하는 고급 반도체 고장 분석 연구소의 까다로운 요구 사항을 충족함을 입증합니다.
첨단 반도체 연구 및 제조 분야에서 가장 중요한 두 가지 도구가 있습니다. 투과 전자 현미경(TEM)은 원자 규모의 구조를 관찰할 수 있게 해줍니다. 하지만 이를 위해서는 전자가 통과할 수 있을 만큼 얇은 시료가 필요합니다. 바로 이 부분에서 이중 빔 FIB-SEM이 중요한 역할을 합니다. 이중 빔 FIB-SEM은 초박형 시료를 제작하는 정밀 작업장과 같습니다.

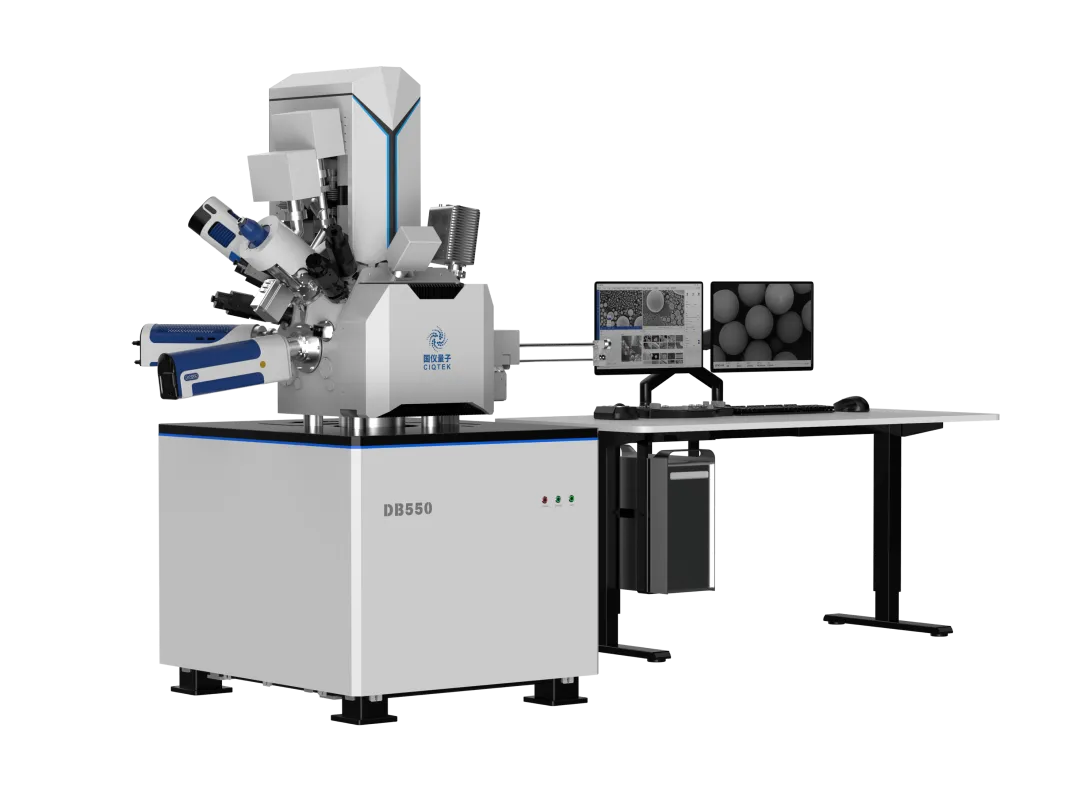

DB550을 만나보세요: 이미징 및 나노스케일 처리를 위한 단일 플랫폼
그만큼 CIQTEK DB550 FIB-SEM 이 플랫폼은 두 가지 강력한 기능을 통합합니다. 한쪽에는 고해상도 표면 이미지를 제공하는 주사 전자 현미경(SEM)이 있고, 다른 한쪽에는 수술적 정밀도로 나노 스케일의 재료를 제거하는 집속 이온 빔(FIB)이 있습니다. 이 두 가지 기능을 통해 10억분의 1미터 단위로 측정되는 미세한 크기에서도 관찰과 제작 사이의 간극을 메울 수 있습니다.
DB550의 핵심에는 다음과 같은 것이 있습니다. 저전압, 고해상도 전자 컬럼 CIQTEK의 독자적인 기술과 결합 "청잉" 이온 컬럼 이 시스템은 전적으로 자체 개발되었습니다. 첸잉 컬럼은 시스템의 나노 스케일 절단 및 에칭 기능을 구현하는 핵심 부품입니다. CIQTEK은 이 핵심 부품의 설계 및 제조 파이프라인 전체를 관리합니다.
5nm의 과제: 노드가 올라갈수록 샘플 준비가 어려워지는 이유
~에 5nm 이하 칩 아키텍처는 핀 폭과 피치가 불과 몇 나노미터에 불과한 핀형 전계 효과 트랜지스터(FinFET)에 의존합니다. DB550은 이러한 까다로운 공정 노드에 필요한 전체 샘플 준비 워크플로우를 처리하도록 설계되었습니다. 이 워크플로우는 다음과 같은 단계로 시작됩니다. 고전류 거친 절단 대량의 자재를 신속하게 제거하고 목표 영역에 도달하기 위해. 그런 다음 전환됩니다. 저전압 정밀 연마 미세한 하부 구조를 손상시키지 않고 시료를 투과전자현미경(TEM) 분석에 적합한 크기로 얇게 만듭니다.
TEM 검증: 이미지가 모든 것을 말해줍니다

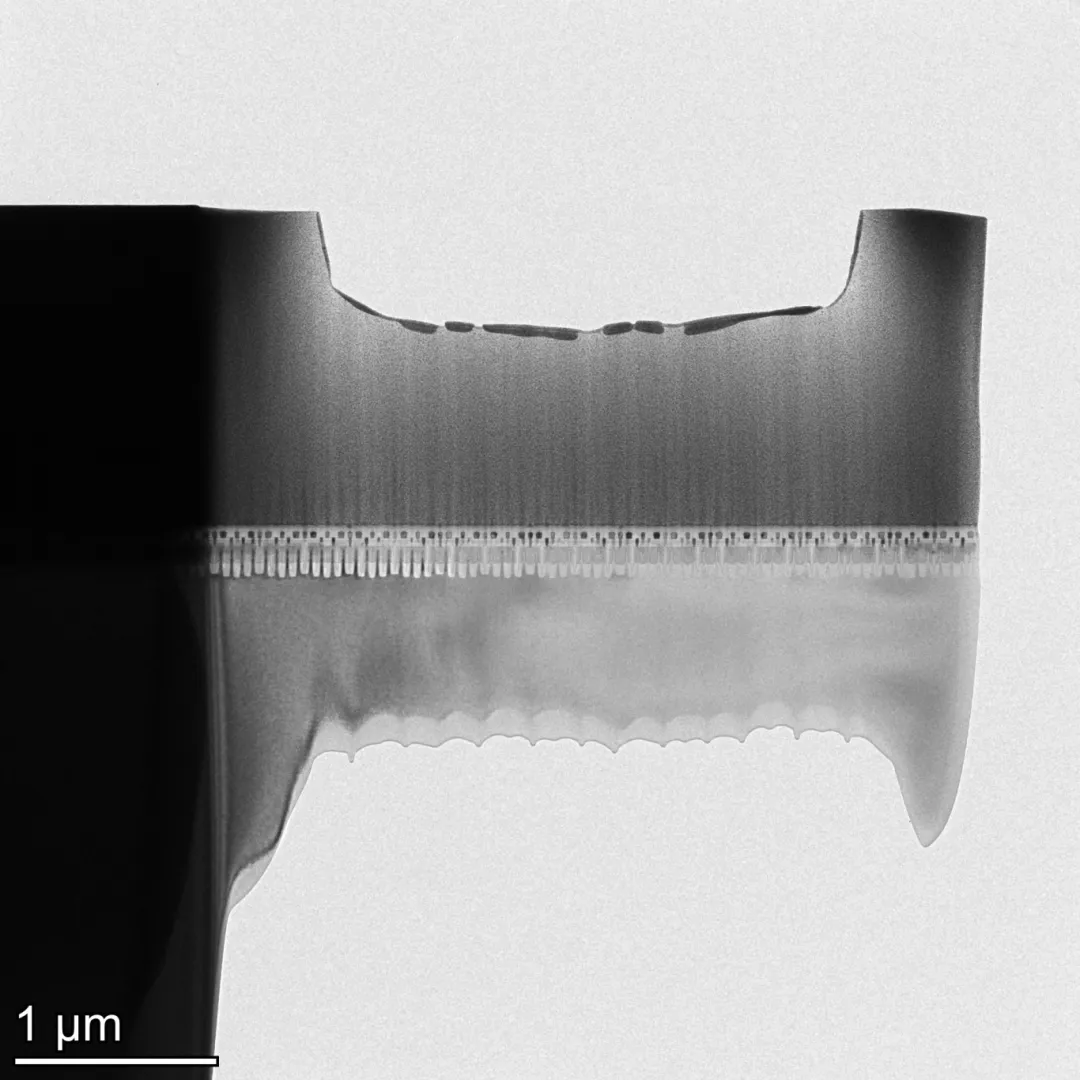

CIQTEK DB550 기판에 5nm 공정 노드 칩 샘플을 제작하여 투과전자현미경(TEM)으로 옮겨 특성을 분석했습니다. 결과는 명확합니다.

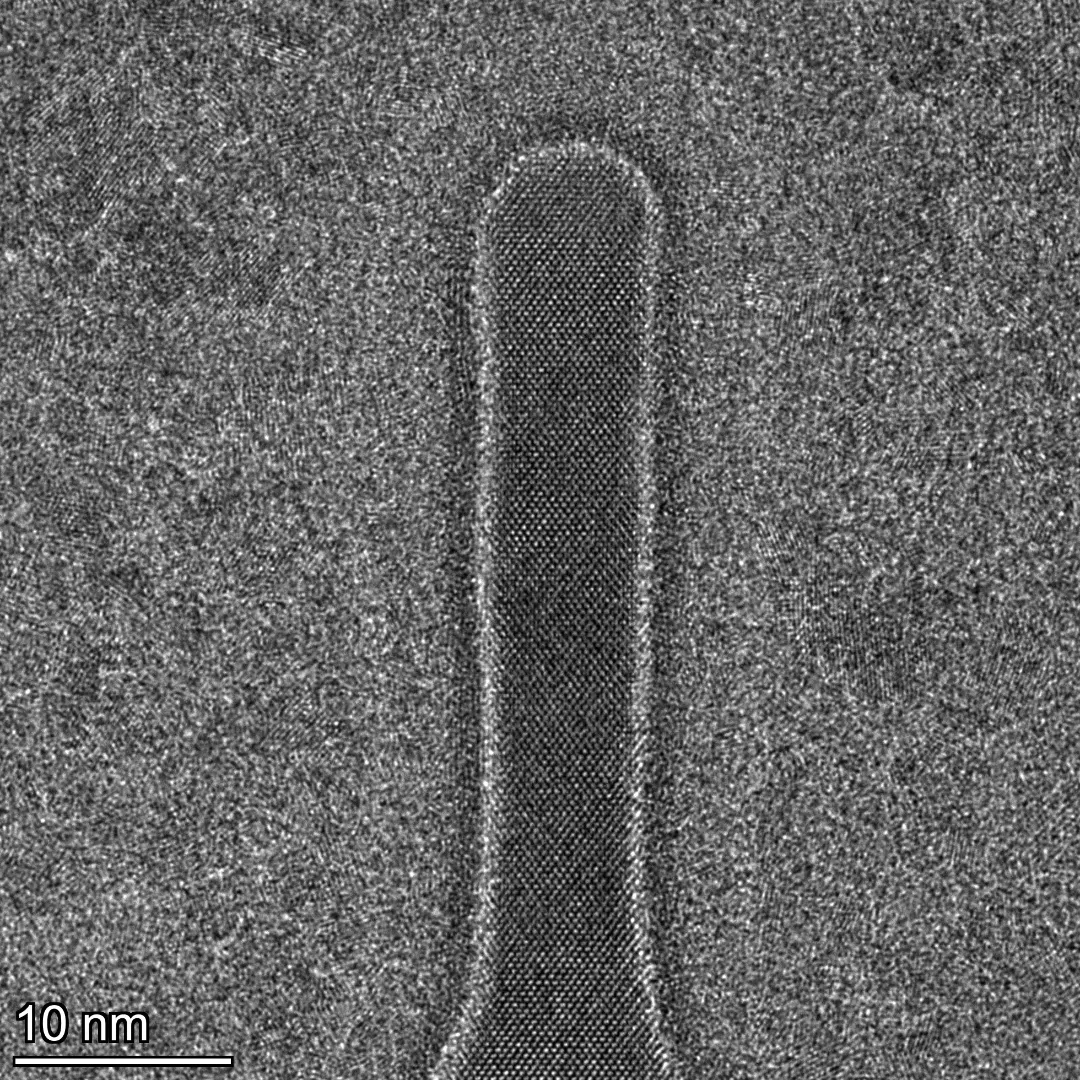

DB550에서 제작된 5nm 칩 샘플의 TEM 분석 결과, 핀 구조가 손상되지 않고 명확하고 잘 정의된 필름 층이 존재하며 비정질화 손상이 없는 것으로 나타났습니다.
TEM 이미지는 다음과 같은 사실을 보여주었습니다. 지느러미 구조는 완전히 온전한 상태로 남아 있었습니다. FIB 준비 후, 실리콘 결정 격자에서 비정질화는 관찰되지 않았습니다. 개별 필름 층은 뚜렷하게 나타났습니다. 명확하고 또렷하게 정의됨 TEM 단면에서 이러한 결과가 나타났습니다. 이 결과는 최첨단 공정 노드에서 DB550의 이중 빔 시료 준비 성능이 우수함을 입증합니다.
신뢰성을 위해 설계되었고, 오래도록 사용할 수 있도록 제작되었습니다.
전자 현미경은 반도체 고장 분석 연구실의 핵심 도구입니다. CIQTEK은 DB550을 처음부터 완전히 자체 개발하여 전체 기술 스택을 아우릅니다. 핵심 하드웨어부터 기본 알고리즘까지 첸잉사의 독자적인 이온 컬럼, 전자 광학 장치, 스테이지 메커니즘 및 제어 소프트웨어는 모두 통합 시스템으로 설계 및 최적화되었습니다.
전체 설계 과정을 소유함으로써 공급망 복원력이 강화됩니다. 모든 핵심 부품은 CIQTEK의 체계적인 개발 파이프라인을 통해 공급됩니다. 생산 수율 분석 및 고장 조사에 장비 가동 시간이 중요한 반도체 연구소의 경우, 이러한 예측 가능성은 매우 중요합니다.
CIQTEK은 DB550을 다음과 같이 지원합니다. 지속적이고 신뢰할 수 있으며 신속한 기술 지원 또한 이 회사는 연구소에서 새로운 공정 노드와 혁신적인 장치 아키텍처에 맞는 준비 레시피를 개발하고 최적화할 수 있도록 애플리케이션 지원을 제공합니다.
