가변 온도 EPR: 온도가 당신의 비밀 병기가 되는 이유

온도는 단순히 환경적 설정만이 아닙니다. 전자 상자성 공명(EPR) 가변 온도 EPR 분광법에서 온도는 마이크로파 출력 및 자기장 범위와 마찬가지로 핵심적인 실험 변수입니다. 적절한 온도를 선택하면 더욱 선명한 신호, 향상된 감도, 그리고 상온 측정으로는 결코 드러낼 수 없는 구조적 세부 정보를 얻을 수 있습니다. 반대로 잘못 선택하면 신호가 완전히 사라질 수도 있습니다. 이 가이드에서는 가변 온도 EPR의 물리적 원리를 살펴보고 시료에 맞는 최적의 설정값을 선택하는 데 도움을 드립니다.

EPR에서 온도가 그토록 중요한 이유는 무엇일까요?

모든 EPR 실험에는 세 가지 질문이 있습니다. 온도는 미시적인 스핀 환경을 어떻게 변화시키는가? 스펙트럼 해석에 어떤 영향을 미치는가? 그리고 어떤 시스템에서 가변 온도 측정이 반드시 필요한가? 하나씩 살펴보겠습니다.

쿨링: 감도를 높이는 가장 간단한 방법

EPR 신호는 간단한 사실에서 비롯됩니다. 짝을 이루지 않은 전자들은 두 개의 스핀 에너지 준위를 차지하며, 우리가 감지하는 것은 바로 이 두 준위 사이의 전자 분포 차이입니다. 외부 자기장 B에서 ₀ 전자 스핀은 다음과 같은 과정을 거칩니다. 지만 분할 m을 사용하여 두 레벨을 만듭니다. _에스 = +1/2 및 m _에스 = -1/2. 둘 사이의 에너지 차이는 다음과 같습니다.

그만큼 볼츠만 분포 이는 전자가 이러한 에너지 준위에 어떻게 분포하는지를 결정합니다. 분포 비율은 온도에 매우 직접적으로 의존합니다.

이것이 실제로 의미하는 바는 다음과 같습니다. EPR 신호 강도는 두 농도 수준 간의 차이에 비례합니다. 이 차이는 1/T에 비례합니다. 즉, 온도를 낮추면 신호가 강해집니다. 온도는 독립적이고 완벽하게 제어 가능한 변수이므로, 시료를 냉각하는 것은 절대 감도를 높이는 가장 근본적이고 직접적인 방법입니다. EPR 분광법 .

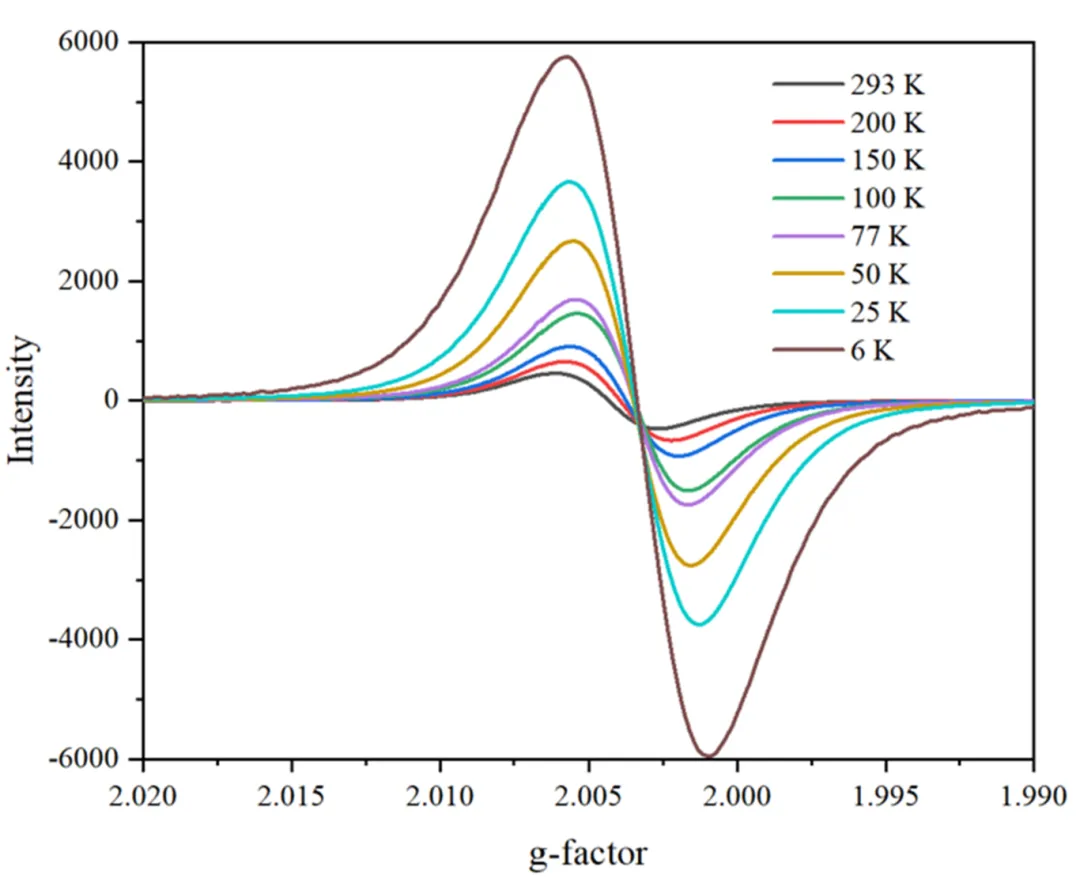

온도별로 측정한 약한 석탄 시료의 EPR 스펙트럼. 온도가 낮을수록 신호가 훨씬 강해진다. (CIQTEK EPR 시스템으로 측정)

냉각은 이완을 늦추고 숨겨진 신호를 드러낸다

온도는 신호 강도에만 영향을 미치는 것이 아닙니다. 온도는 또한 여러 기능을 제어합니다. 스핀 이완 이는 신호를 감지할 수 있는지 여부를 결정합니다. 자기공명에서의 이완은 두 가지 범주로 나뉩니다.

스핀-격자 이완(T) ₁ ). 이는 들뜬 스핀이 주변 결정 격자와 에너지를 교환하는 과정입니다. 이 과정은 온도에 매우 민감합니다. 상온에서는 격자 진동이 활발합니다. 들뜬 스핀은 에너지를 빠르게 소산시키므로, T ₁ 짧습니다. 시스템을 냉각시키면 격자 진동을 효과적으로 "정지"시킬 수 있습니다. ₁ 길이가 dramatically 길어집니다.

스핀-스핀 이완(T) ₂ ). 이는 주로 인접한 스핀 사이의 자기 쌍극자 상호작용에서 비롯됩니다. 온도의 직접적인 영향은 덜합니다.

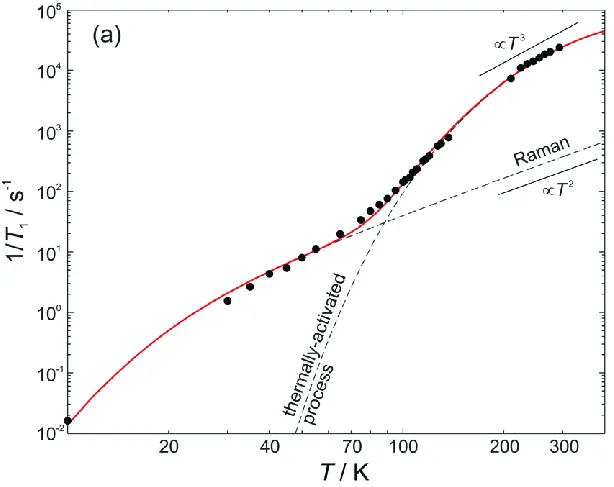

스핀-격자 이완 속도를 온도의 함수로 나타낸 그래프. 강한 온도 의존성은 이완 시간이 짧은 시스템에서 냉각이 필수적인 이유를 보여준다. (참고: Phys. Chem. Chem. Phys., 2020, 22, 15751-15758)

티 ₂ 스펙트럼 선폭을 제어합니다. 균일 선폭은 T에 반비례합니다. ₂ (더 짧은 T) ₂ (더 넓은 선). T는 ₂ 그 자체는 온도에 크게 의존하지 않습니다. T ₁ T에 대한 이론적 상한값을 설정합니다. ₂ 만약 T라면 ₁ 상온에서 매우 짧은 시간 동안 지속되므로 T를 강제로 ₂ 또한, 신호 길이가 짧아지면 하이젠베르크 불확정성 원리에 따라 심각한 수명 폭 넓어짐 현상이 발생합니다. 신호선이 너무 넓어져서 기준선 잡음에 묻혀버리는 것입니다. 실제로는 신호가 심하게 넓어졌는데도 "신호 없음"으로 보이는 것입니다.

이는 EPR 연구실에서 흔히 발생하는 문제점을 설명해 줍니다.

· 실온에서 보관 가능: 유기 라디칼 및 ns ¹ T 값이 더 긴 구성 이온 ₁ 값들.

· 상온에서 사용하기 어려움: 대부분의 전이 금속 이온(예: Co(II), 고스핀 Fe(III)) 및 희토류 이온. 이들은 전형적인 단시간 이완 시스템입니다. 상온에서는 유용한 신호가 전혀 나타나지 않는 경우가 많습니다. 이를 관찰하려면 액체 질소 또는 액체 헬륨과 같은 극한 온도가 필요합니다.

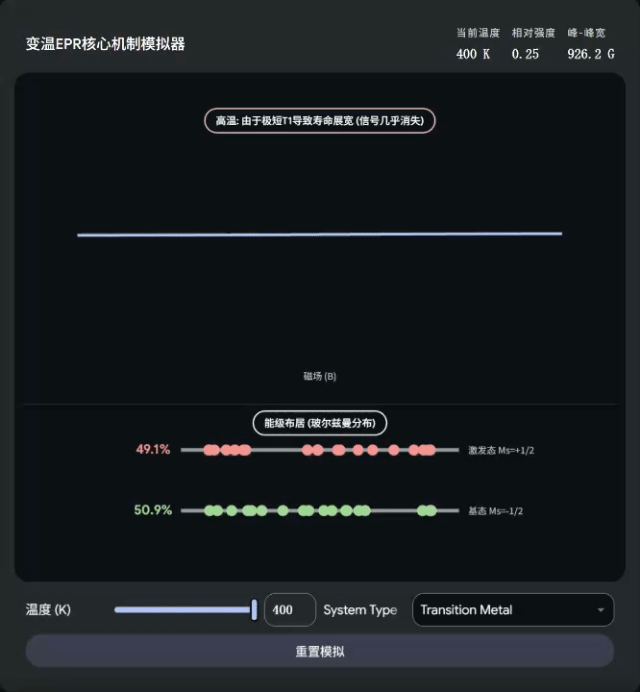

온도 변화에 따른 EPR 시뮬레이션은 온도가 낮아짐에 따라 신호가 어떻게 감지 가능해지는지를 보여줍니다. 이 그림에서는 EPR 신호의 위상이 반전되어 있음을 유의하십시오.

온도 변화가 분자 운동을 바꿔 피크 모양을 변형시킵니다

용액 내 안정적인 유기 라디칼과 긴 이완 시간을 갖는 특정 전이 금속 착물은 이미 실온에서 깨끗한 신호를 나타냅니다. 그렇다면 이러한 시스템에서도 온도는 여전히 중요할까요? 물론입니다.

상온 용액에서 분자들은 마치 작은 팽이처럼 빠르고 무작위적으로 회전합니다. 이러한 회전 운동은 g-텐서와 초미세 결합 텐서의 비등방성을 완전히 상쇄합니다. 그 결과 대칭적이고 등방성인 좁은 피크가 나타납니다.

온도가 낮아짐에 따라 분자 운동이 느려집니다. 결국 용액은 유리처럼 굳어지고 분자 회전 운동은 완전히 멈춥니다. 이방성은 더 이상 평균화되지 않습니다. 서로 다른 공간적 방향은 분자들의 완전한 자기적 상호작용을 드러냅니다. 단순한 등방성 피크는 3차원 구조 정보를 풍부하게 담고 있는 "동결 용액" 스펙트럼으로 변환됩니다. 이제 상자성 중심의 배위 환경과 분자 방향에 대한 세부 정보를 추출할 수 있습니다.

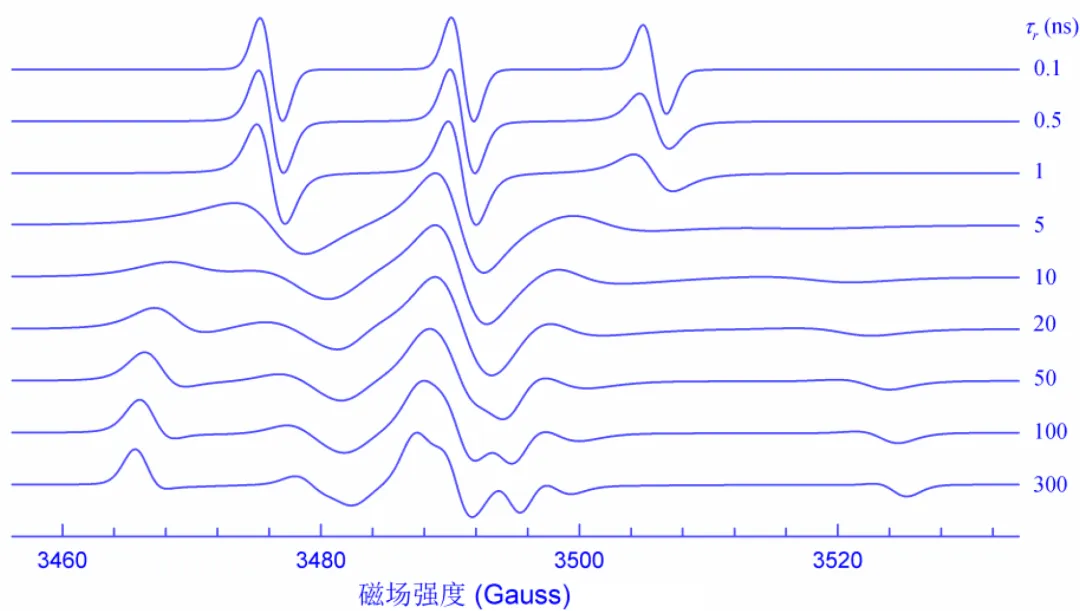

R의 모의 EPR 스펙트럼 ₁ 아니요 ^• 상관 시간 τ의 진화를 보여주는 급진적 _{아르 자형} 위에서 아래로, τ _{아르 자형} 상온의 묽은 용액에서 동결 상태로 갈수록 분자 운동이 느려짐에 따라 증가합니다. 시뮬레이션 매개변수: 9.8 GHz, g _엑스 =2.008, g _와이 =2.006, g _지 =2.003, A _엑스 =A _와이 =20, A _지 =85MHz. (다음에서 발췌) 전자 상자성 공명: 원리 및 응용 .)

시료에 필요한 온도 설정은 무엇입니까? 시스템 선택 가이드

서로 다른 스핀 시스템은 에너지 준위 구조와 동적 특성이 매우 다릅니다. 따라서 최적의 EPR 측정을 위해서는 각 시스템에 매우 다른 온도 범위가 필요합니다.

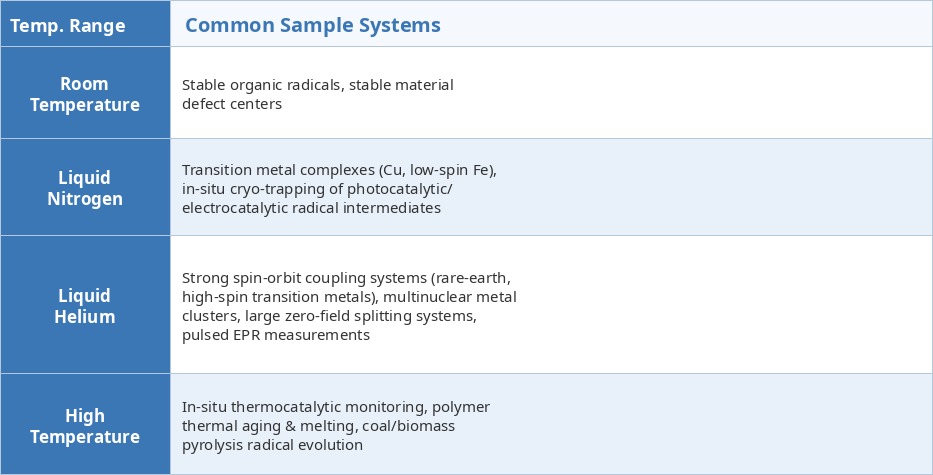

일반적인 EPR 시료 유형에 대한 최적 온도 범위입니다. 최상의 결과를 얻으려면 시스템에 적합한 온도 범위를 선택하십시오.

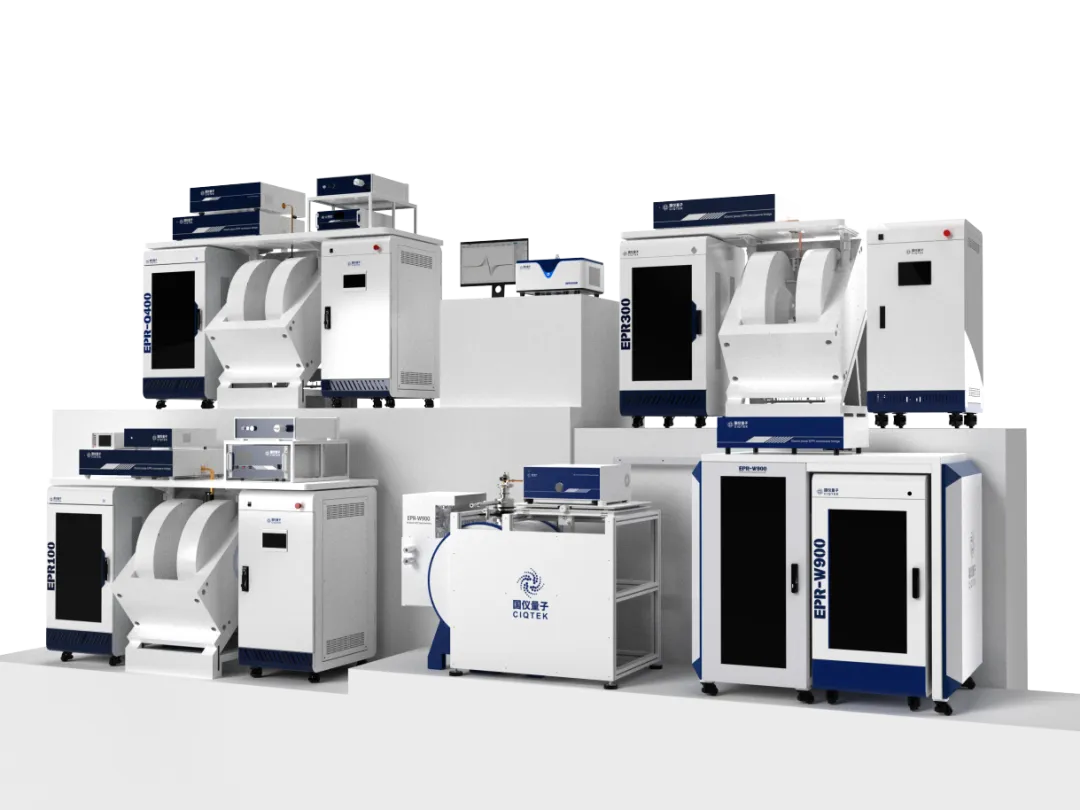

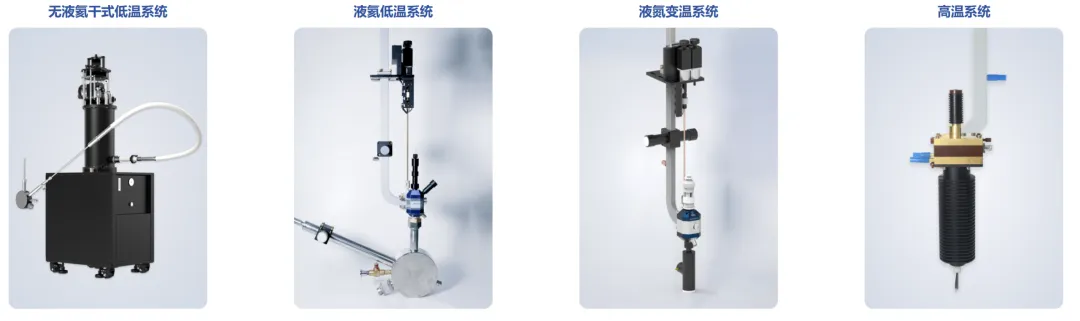

CIQTEK은 다음과 같은 것을 제공합니다. 전범위 가변 온도 EPR 솔루션 모든 연속파 및 펄스파와 호환 가능 EPR 분광기 일상적인 특성 분석부터 최첨단 연구에 이르기까지, 저희가 모든 것을 지원해 드립니다.

스핀 세계의 핵심은 온도입니다.

온도는 단순히 다이얼 위의 숫자가 아닙니다. 온도는 미시적인 스핀 세계를 여는 열쇠입니다. 시료의 특성이 온도와 어떻게 연관되는지 이해하면 연구의 가능성을 획기적으로 확장할 수 있습니다.

온도가 낮을수록 감도가 높아집니다. 볼츠만 인자를 통해. 휴식 시간을 늘려줍니다 그렇지 않으면 넓은 잡음 속에 묻혀 사라질 신호를 드러내기 위해서입니다. 그것들은 분자 운동을 늦춘다. 상온 스펙트럼에 숨겨진 이방성 구조적 세부 사항을 드러내기 위해서입니다. 이러한 각각의 효과는 새로운 실험적 가능성을 열어줍니다.

유기 라디칼, 전이 금속 착물 또는 희토류 시스템을 연구하든, 적절한 가변 온도 장치는 실험 실패와 획기적인 결과 사이의 차이를 만들어냅니다.

어떤 온도 조절 방식이 나에게 적합한지 잘 모르시겠나요?

저희 응용과학자들이 귀하의 샘플을 평가하고 최적의 테스트 프로토콜을 추천해 드립니다. 지금 바로 연락 주시면 EPR 연구를 최대한 활용하실 수 있도록 도와드리겠습니다.
