듀얼빔 FIB-SEM을 이용한 나노스케일 정밀 샘플링: 반도체 및 생물의학 연구에서의 나노조작 응용

정밀한 나노스케일 샘플링이 중요한 이유

재료 과학, 생명 과학, 반도체 소자 연구와 같은 최첨단 분야에서 나노 스케일의 정밀 샘플링은 의미 있는 결과를 위한 필수 조건입니다. 반도체 다이에서 특정 불량 부위를 추출하거나 단일 세포에서 세포 소기관을 분리하는 등 기존의 샘플링 방법은 고감도 분석에 필요한 분해능, 정확도, 그리고 환경 제어가 부족하여 종종 부족합니다.

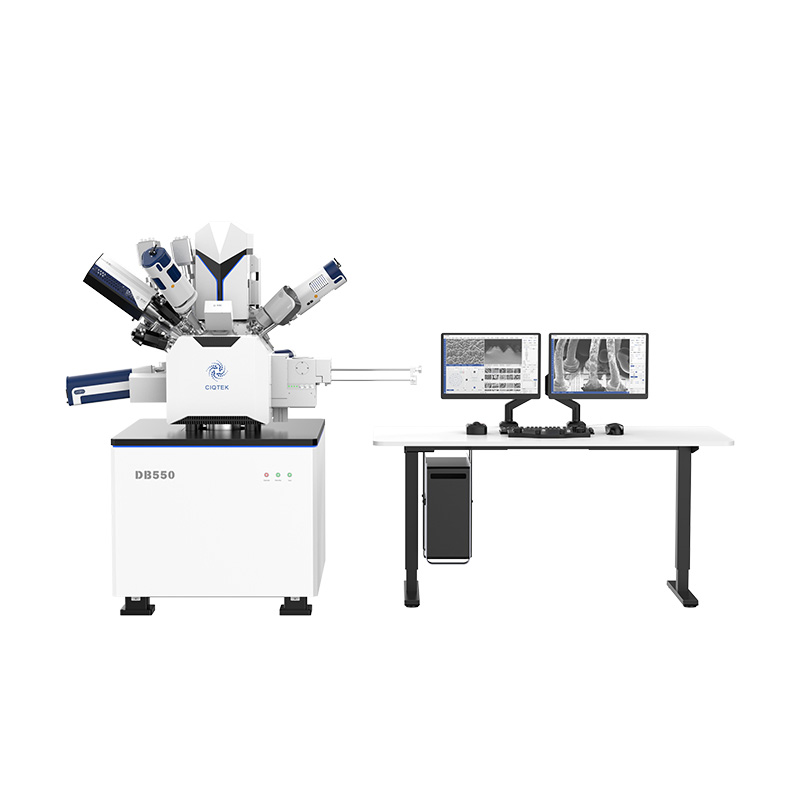

여기가 고급 FIB-SEM(집속 이온 빔 주사 전자 현미경) 특히 다음이 장착된 시스템이 도입됩니다. 통합 나노매니퓰레이터 . 이들 중, CIQTEK 듀얼 빔 SEM DB550 고해상도 이미징, 피코미터 수준의 조작 정확도, 샘플 준비, 리프트 아웃, 분석 도구의 완벽한 통합이 특징입니다.

CIQTEK DB550이 나노스케일 샘플 처리를 어떻게 향상시키는가

1. 표적 부위 식별을 위한 고해상도 SEM 이미징

CIQTEK FIB-SEM DB550의 전계 방출 전자 컬럼은 탁월한 이미징 선명도를 제공하여 15kV에서 최대 0.9nm의 분해능을 달성하여 복잡한 미세 구조를 분석하는 데 이상적입니다. 이 고해상도 SEM 기능을 통해 연구자들은 복잡한 표면을 시각적으로 탐색하고 복합재 내 나노 크기의 입자, 세포 내 소기관, 또는 고급 노드의 구조적 결함 등 관심 영역을 정확하게 찾을 수 있습니다. 반도체 고장 분석 .

2. 피코미터 수준의 정밀도를 위한 통합 나노매니퓰레이터

DB550에 통합된 나노매니퓰레이터는 피코미터 규모의 위치 정확도로 3D 제어를 제공하므로 이상적입니다. 현장별 샘플 준비 이 기술은 연구자들이 마이크로 및 나노 크기의 형상에 뛰어난 제어력을 발휘하여 접근하고, 잡고, 들어 올릴 수 있도록 합니다. 예를 들어, 나노매니퓰레이터는 기계적 응력을 최소화하면서 고밀도 네트워크에서 특정 나노와이어를 정밀하게 추출하거나 생물학적 샘플에서 막 영역을 분리할 수 있습니다.

이 기능은 다음과 같은 워크플로에 특히 유용합니다.

• 반도체 소자에서 TEM 샘플 리프트 아웃
• 전기적 테스트를 위한 나노 프로빙
• 단일 세포 오믹스를 위한 샘플 분리

3. 전송 중 샘플 무결성 극대화

나노스케일 샘플링의 어려움 중 하나는 표본의 원래 구조와 화학적 성질을 보존하는 것입니다. DB550은 다음을 통해 이 문제를 해결합니다.

• 동적 힘 제어로 조작 중 변형이나 파손 방지
• 샘플을 환경 노출로부터 보호하는 클린룸 등급 진공 및 오염 방지 프로토콜

이를 통해 낮은 손상도의 나노 추출이 보장되며, 이는 하류 EDS(에너지 분산형 X선 분광법), EBSD 또는 TEM 분석에 중요합니다.

4. 듀얼 빔 기능을 통한 원활한 워크플로

DB550의 집속 이온 빔과 전자 빔의 시너지 효과로 완벽한 샘플링 및 분석 파이프라인이 가능해졌습니다.

• FIB 밀링 샘플 사이트를 사전 처리하고 표면 오염 물질을 제거하거나 참호를 절단할 수 있습니다.
• 나노매니퓰레이터 그런 다음 정확한 섹션을 들어 올립니다.
• 현장 SEM 또는 EDS 분석 실시간 검증을 위해 즉시 수행 가능

이것 원스톱 나노스케일 조작 플랫폼 데이터 충실도를 유지하면서 효율성을 크게 향상시킵니다.

CIQTEK DB550이 고급 나노 조작에 이상적인 이유

기술 독립성: CIQTEK의 독점 핵심 기술은 더욱 경쟁력 있는 가격으로 세계 최고 브랜드와 동등한 성능을 제공합니다.

워크플로 통합: 집중 이온 빔 밀링에서 샘플 리프트 아웃까지 DB550은 현장 조작 및 이미징을 지원하여 외부 시스템의 필요성을 줄입니다.

사용자 중심 디자인: 완전히 현지화된 소프트웨어, 직관적인 탐색 및 자동화 옵션은 신규 사용자와 숙련된 사용자 모두에게 접근성을 향상시킵니다.

TEM을 위한 특정 부위 라멜라 준비, 생물 조직에서 특징 분리, 전자 현미경에서 복잡한 나노 조작 등 어떤 작업이든 DB550은 강력하고 다재다능한 솔루션을 제공합니다. 단순한 도구가 아닙니다. 최첨단 연구를 위해 설계된 나노스케일 샘플링 생태계입니다.

탐색 방법 CIQTEK DB550 듀얼 빔 FIB-SEM 정밀한 리프트 아웃부터 깨끗한 샘플 추출 및 실시간 분석까지 나노엔지니어링 워크플로를 최적화할 수 있습니다.
