시안 교통대학교, CIQTEK 전계 방출 주사전자현미경(SEM)으로 첨단 현장 재료 연구 플랫폼 구축
시안 교통대학교, CIQTEK 전계 방출 주사전자현미경(SEM)으로 첨단 현장 재료 연구 플랫폼 구축
October 28, 2025
마이크로/나노 스케일 재료 거동 연구를 위한 최첨단 연구 플랫폼
시안교통대학교(XJTU)의 재료 미세/나노 스케일 거동 센터는 포괄적인
현장에서
재료 성능 연구 플랫폼 기반
CIQTEK SEM4000 전계방출 주사전자현미경(FE-SEM)
. 여러 개를 통합하여
현장에서
테스트 시스템을 통해 센터는 적용 분야에서 놀라운 진전을 이루었습니다.
현장에서
SEM 기술과 첨단 재료 과학 연구.
선도적인 국가 연구 인프라
XJTU 재료 마이크로/나노 스케일 거동 센터는 마이크로/나노 스케일에서 재료의 구조-물성 관계에 중점을 두고 있습니다. 센터는 설립 이후 100년 이상에 걸쳐 연구 논문을 발표했습니다.
410개의 영향력 있는 논문
, 포함
자연
그리고
과학
뛰어난 과학적 성과를 입증했습니다.
이 센터는 가장 진보된 시설 중 하나를 보유하고 있습니다.
현장에서
중국에는 정량적 나노기계-열 결합 기능을 갖춘 Hitachi 300kV 환경 TEM 및 원자 규모 환경 오차 보정 TEM과 같은 대규모 시스템을 갖춘 재료 성능 연구 플랫폼이 있습니다.
현장에서
열-기계-기체 상호작용에 대한 연구. 이러한 장비들은 최첨단 소재 연구에 강력한 기술적 지원을 제공합니다.

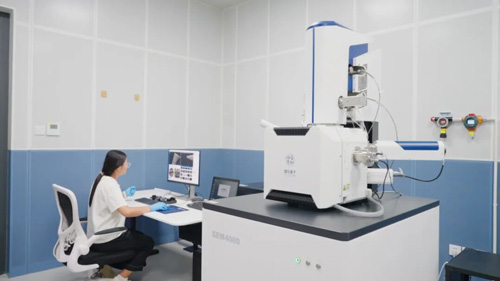

2024년에 센터는
CIQTEK SEM4000 전계 방출 주사 전자 현미경
.
센터의 장비 관리자인 판촨웨이 박사는 다음과 같이 말했습니다.
“해상도와 안정성은
CIQTEK SEM4000
저희 연구 요구 사항을 완벽하게 충족시켜 주었습니다. 가장 인상 깊었던 것은 효율성이었습니다. 장비 설치부터 시스템을 활용한 첫 논문 게재까지 4개월도 채 걸리지 않았고, 구매부터 운영 및 애프터서비스까지 전 과정이 매우 효율적이었습니다.
맞춤형 서비스와 관련하여 팬 박사는 다음과 같이 덧붙였습니다.
“우리를 위해
현장에서
SEM 실험, CIQTEK은 실시간 비디오 녹화 모듈을 맞춤화하고 다양한 용도에 맞게 맞춤형 어댑터 단계를 설계했습니다.
현장에서
CIQTEK 팀의 신속한 대응과 유연성은 그들의 전문성을 충분히 보여줍니다."
통합
현장에서
테스트 기능
XJTU의 SEM4000 플랫폼은 성공적으로 통합되었습니다.
3개의 핵심
현장에서
테스트 시스템
, 완전한 것을 형성
현장에서
기계적 성능 연구 역량.
Bruker Hysitron PI 89 나노기계 시험 시스템 – 나노압입, 인장, 파괴, 피로 및 기계적 특성 매핑을 지원합니다. 반도체 소자의 마이크로/나노 스케일 기계적 시험에 광범위하게 사용되어 반도체 소재 연구에서 중요한 성과를 거두었습니다.
KW
현장에서
인장 스테이지 - 1N에서 5kN까지의 하중 범위를 제공하며, 표준 압축/인장, 압축 인장, 3점 굽힘, 섬유 인장 시험 등 다양한 그립 시험을 지원합니다. SEM 이미징과 결합하여 기계적 데이터와 미세 구조 변화의 실시간 상관 관계를 분석하여 변형 메커니즘에 대한 중요한 통찰력을 제공합니다.
관습
현장에서
비틀림 스테이지 – XJTU 계측과학 및 공학부의 Wei Xueyong 교수 팀에서 개발한 이 시스템은 SEM 관찰 하에 비틀림 변형 연구를 가능하게 하여 연구 플랫폼에 고유한 기능을 추가합니다.
CIQTEK 전계 방출 SEM4000
시안교통대학교
팬 박사는 다음과 같이 말했습니다.
"이 시스템은 SEM과 완벽하게 통합되어 있어 작동이 간편합니다. 저희 연구원들은 빠르게 능숙해졌고, 이러한 결합된 기술들은 풍부한 실험 데이터와 과학적 발견을 제공해 왔습니다."
SEM4000: 다음을 위해 설계되었습니다.
현장에서
우수
SEM4000의 탁월한 성능
현장에서
연구는 특수 목적 엔지니어링 설계의 이점을 활용합니다. CIQTEK 엔지니어에 따르면
대형 챔버 및 장거리 이동 스테이지
복잡한 현장 설치에 충분한 공간과 안정성을 제공하는 것이 기존 SEM에 비해 주요 장점입니다.
그것은
모듈형 아키텍처
, 특징
16개의 플랜지 인터페이스
, 다양한 진공 포트와 전기 피드스루의 유연한 사용자 정의가 가능합니다.
현장에서
이러한 설계 덕분에 통합과 시스템 확장이 놀라울 정도로 간편해졌습니다.
또한,
통합된
현장에서
비디오 녹화 기능
실험 중에 미세구조의 진화를 지속적으로 관찰하고 기록할 수 있어 동적 프로세스 분석과 메커니즘 탐색에 중요한 데이터를 제공합니다.
미래 연구를 위한 지속적인 혁신
앞으로 XJTU 센터는 SEM4000 플랫폼을 기반으로 여러 기술 개발 이니셔티브를 계획하고 있으며, 이는 CIQTEK 과학 장비의 장기적 발전에 대한 강한 확신을 반영하고 있습니다.
"고온 및 EBSD 관측을 위해 현장 가열 및 EBSD 모듈을 추가할 계획입니다. 또한 원래 TEM용으로 개발되었던 자체 개발한 정량 현장 기계 분석 소프트웨어를 SEM 분야로 확장하는 것을 목표로 합니다. 더 나아가 AI 지원을 통해 자동화된 운영, 이미지 수집 및 데이터 처리를 가능하게 하는 'SEM AI 에이전트' 시스템을 개발하고 있습니다."라고 팬 박사는 말했습니다.
"이러한 지속적인 개선을 통해 마이크로/나노 스케일의 물질 거동을 이해하는 데 있어 더 많은 획기적인 진전을 이루고, 첨단 국내 과학 장비의 발전과 광범위한 도입에 기여할 수 있기를 기대합니다. CIQTEK의 지원을 통해 이러한 목표를 달성할 수 있을 것으로 확신합니다."
협력
시안교통대학교
그리고
시크텍
CIQTEK의 최첨단 과학 장비가 최첨단 연구에 얼마나 강력한 잠재력과 기술적 깊이를 가지고 있는지를 보여줍니다. 4개월 만에 첫 논문을 완성하는 것부터 여러 연구의 성공적인 통합까지,
현장에서
테스트 시스템,
CIQTEK SEM4000
XJTU의 첨단 소재 연구 플랫폼의 초석임이 입증되었으며, 국가 최고의 연구 기관 중 하나로부터 인정을 받았습니다.
