CIQTEK, 풀사이즈 관찰, 정밀 절단 및 종합적 처리를 위한 8인치 웨이퍼 듀얼 빔 솔루션 출시

반도체 제조가 더욱 미세한 공정 노드로 발전함에 따라 웨이퍼 수준 결함 분석, 고장 위치 확인, 마이크로나노 제조가 수율 향상에 중요한 요소가 되었습니다. 시크텍 소개합니다 8인치 웨이퍼 듀얼 빔 풀사이즈 프로세싱 솔루션 고해상도 이미징과 정밀 이온빔 처리를 결합하여 웨이퍼 전체에 걸쳐 "관찰-분석-절단"을 달성함으로써 첨단 반도체 공정에 대한 강력한 기술 지원을 제공합니다.

이 솔루션은 150mm 롱 스트로크 고정밀 샘플 스테이지를 탑재하여 8인치 웨이퍼의 전체 웨이퍼를 비파괴적으로 관찰하고 가공할 수 있도록 합니다. 외부 광학 네비게이션 시스템과 지능형 충돌 방지 알고리즘을 통해 빠르고 정밀한 웨이퍼 위치 지정과 안전한 작동을 보장합니다. 이 시스템에는 15kV에서 0.9nm의 분해능과 30kV에서 3nm의 이온 빔 분해능을 제공하는 쇼트키 전계 방출 전자총이 장착되어 있어 나노 스케일에서 결함 검출, 단면 슬라이싱, 미세 구조 제작이 가능합니다.

핵심 장점:

• 150mm 이동 스테이지:

• • 긴 이동거리와 높은 정밀도를 결합하여 광범위한 관찰 범위를 제공합니다.

  • 다양한 크기의 조명기구와 뛰어난 호환성을 자랑합니다.

  • 견고한 구조로 웨이퍼의 안정성과 빠르고 안정적인 로딩이 보장됩니다.

• 8인치 퀵 익스체인지:

  • 안정성과 내구성을 위해 슬라이딩 베이스를 적용한 지능형 중량 지지 디자인입니다.

  • 전체 크기 호환성: 2/4/6/8인치 웨이퍼를 지원합니다.

  • 빠른 샘플 교환: 1분 이내에 진공 펌핑과 샘플 로딩이 가능합니다.

• 소프트웨어 및 충돌 방지:

• • 정확한 이동과 위치 지정을 통한 완전 자동 지능형 탐색.

  • 웨이퍼 전체 관찰을 위한 다축 조정 모션.

  • 스마트 충돌 방지: 위험을 피하기 위한 궤적 시뮬레이션과 알고리즘적 공간 계산.

  • 다중 실시간 모니터링: 웨이퍼 위치를 다중 각도에서 실시간으로 모니터링합니다.

• 외부 광학 탐색:

  • 매우 안정적인 구조 설계로 이미지 흔들림을 억제합니다.

  • 웨이퍼 전체에 디스플레이를 구현하는 정밀한 시야각을 갖춘 고화질 이미징입니다.

  • 전문적인 눈부심 방지 조명은 웨이퍼 표면 반사를 줄여줍니다.

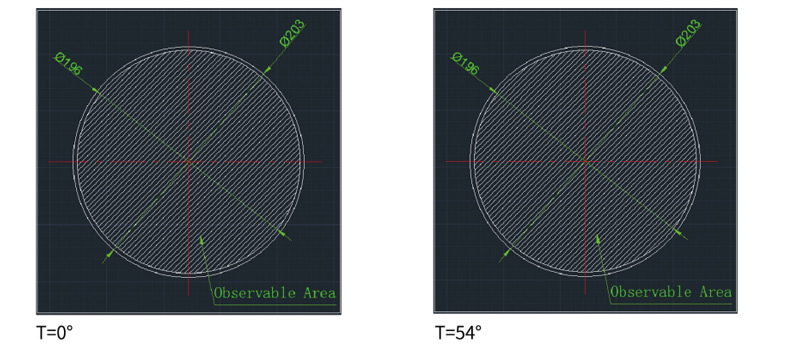

웨이퍼 관찰 범위

CIQTEK 듀얼 빔 전자 현미경 솔루션 뛰어난 하드웨어와 지능형 소프트웨어 시스템을 결합하여, 한 번의 클릭으로 밝기와 대비를 조정하고, 자동 초점과 다양한 형식의 이미지 출력을 통해 결함을 효율적으로 감지하고 프로세스를 최적화할 수 있으며, 사용자는 결함 발견부터 프로세스 최적화까지 전체 작업 체인을 완료할 수 있습니다.
