CIQTEK, 비파괴 고해상도 전체 커버리지 분석을 위한 12인치 웨이퍼 검사 솔루션 출시

시크텍 차세대를 선보였습니다 12인치 웨이퍼 주사전자현미경(SEM) 해결책 첨단 반도체 제조 공정의 요구 사항을 충족하도록 설계되었습니다. 회전이나 기울임 없이 전체 웨이퍼 검사를 제공하는 이 혁신적인 솔루션은 중요한 공정 개발을 지원하는 고해상도 비파괴 분석을 보장합니다.

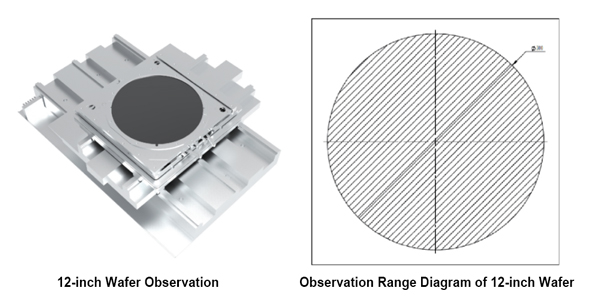

장착됨 초대형 이동 스테이지 (X/Y ≥ 300mm) 이 시스템은 12인치 웨이퍼 전체를 커버하므로 샘플 절단이나 이송이 필요 없습니다. 이를 통해 "원래 크기, 원래 위치" 그대로의 관찰이 가능합니다. 쇼트키 전계 방출 전자총 , 그것은 해상도를 달성합니다 1.0nm 15kV에서 1.5nm, 1kV에서 1.5nm로 전자빔 손상을 최소화하여 민감한 소재와 구조물에 이상적입니다.

주요 특징 포함하다:

• 초대형 이동 스테이지 (X/Y > 300 mm) 전체 웨이퍼 검사용

• 고해상도 이미징 : 15kV에서 1.0nm, 1kV에서 1.5nm

• 자동 로딩 그리고 광학 항법 시스템 빠른 웨이퍼 교환 및 정밀한 위치 지정을 위해

• 지능형 소프트웨어 자동 초점, 난시 교정 및 다중 포맷 이미지 출력을 위해

CIQTEK의 12인치 웨이퍼 검사용 SEM은 단순한 관찰 도구가 아닙니다. 반도체 제조에서 더 높은 수율과 더 작은 노드를 구현하는 데 중요한 장비입니다.

9월 26일~30일, 우한
CIQTEK이 공개합니다 최첨단 전자현미경 솔루션 8가지 에서 2025년 중국 전자현미경 전국대회 !
