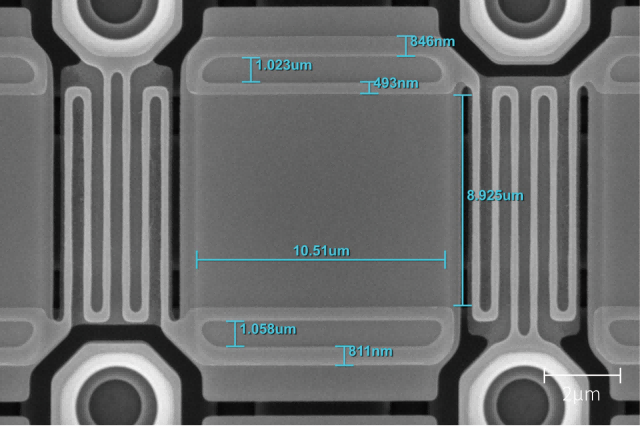

에이에스캐닝 전자 현미경(SEM)고에너지 전자빔을 사용하여 시료 표면을 스캔하고 전자에서 방출되거나 산란되는 신호를 포착하여 시료의 고해상도 이미지를 생성하는 강력한 현미경입니다. 표면. SEM은 이미지를 수천 배에서 수만 배까지 확대하여 육안으로는 볼 수 없는 미세한 세계를 드러낼 수 있습니다. 아래에시크텍주사전자현미경, 우리는 미세한 섬유 구조를 관찰할 수 있습니다도마뱀 피부 세포, 어느피부의 결정판 구조적 특성(크기, 길이, 배열 등)을 시각적으로 검사할 수 있습니다. 이러한 이미지는 시각적인 즐거움을 제공할 뿐만 아니라 과학자들이 재료의 특성, 질병 메커니즘, 생물학적 조직 기능을 해석하는 데 중요한 단서를 제공합니다.수치1. 유도마뱀 피부의 미세 구조/30 kV/STEM전자 과학 분야에서 SEM은 엔지니어가 회로 기판의 미세한 납땜 접합부와 도체를 자세히 검사하여 기술의 정밀성과 신뢰성을 확보하는 데 도움을 줍니다. 재료 과학 분야에서 SEM은 금속 합금의 파단면을 분석하여 산업 디자인 및 가공 기술을 최적화하는 데 활용될 수 있습니다. 생물학 분야에서 SEM은 박테리아의 표면 구조를 관찰하고 바이러스와 숙주 세포 간의 상호작용까지 관찰할 수 있습니다. 수치2. SEM3200/일반 칩2/10kV/이자형티디SEM은 단순한 기계가 아닙니다. 자연과 인공물의 미세한 비밀을 밝혀내는 데 도움을 주는 꼼꼼한 탐정과 같은 존재이며, 과학 연구와 기술 혁신에 강력한 지원을 제공합니다. SEM을 통해 과학자들은 물질의 특성, 생물 조직의 구조, 그리고 다양하고 복잡한 현상의 본질을 더 잘 이해하고 지식의 경계를 넓힐 수 있습니다. SEM에 대한 일반적인 오해: 1. SEM 이미지가 실제 색상인가요? SEM은 빛파가 아닌 전자와 표본의 상호작용으로 생성되는 흑백 이미지를 생성합니다. 일반적으로 볼 수 있는 컬러 SEM 이미지는 다양한 구조를 구분하거나 시각적 효과를 향상시키기 위해 디지털 컬러링 기법을 사용하여 후처리됩니다. 2. 배율이 높을수록 항상 더 좋은가요? SEM은 매우 높은 배율을 제공할 수 있지만, 모든 연구에 최대 배율이 필요한 것은 아닙니다. 표본의 특징 범위를 초과하는 과도한 배율은 스캐닝 시간을 증가시킬 뿐만 아니라 관련 없는 정보의 증가로 이어질 수 있습니다. 3. SEM으로 원자를 볼 수 있나요? SEM은 높은 분해능을 제공하지만, 개별 원자를 관찰하는 수준에는 미치지 못하는 경우가 많습니다. 원자 수준에서 구조를 관찰하려면 일반적으로 투과전자현미경(TEM)이나 주사터널링현미경(STM)이 필요합니다. 4. SEM은 단단하고 생�

전자 후방산란 회절(EBSD)은 재료 과학에서 널리 사용되는 현미경 기술입니다. EBSD는 시료가 고에너지 전자빔과 반응할 때 생성되는 후방산란 전자의 각도와 위상차를 분석하여 결정 구조 및 입자 방향과 같은 주요 특성을 파악합니다. 기존의에스캐닝 일렉트론 M현미경 (주사전자현미경)EBSD는 더 높은 공간 분해능을 제공하고 마이크로미터 미만의 수준에서 결정학적 데이터를 얻을 수 있어 재료의 미세 구조를 분석하는 데 전례 없는 세부 정보를 제공합니다. EBSD 기법의 특징 EBSD는 미량분석 기능을 결합합니다.투과전자현미경 (TEM) X선 회절의 대면적 통계 분석 기능. EBSD는 고정밀 결정 구조 분석, 빠른 데이터 처리, 간단한 시료 전처리 과정, 그리고 재료 과학 연구에서 결정학적 정보와 미세 구조 형태를 결합하는 능력으로 잘 알려져 있습니다. EBSD 시스템을 탑재한 주사전자현미경(SEM)은 미세 형태 및 조성 정보뿐만 아니라 미세 방향 분석까지 가능하게 하여 연구자들의 작업을 크게 용이하게 합니다. SEM에서의 EBSD 적용 EBSD 시스템 구성 요소 EBSD 분석을 수행하려면 다음을 포함한 장비 세트가 필요합니다.에스캐닝 전자 현미경 EBSD 시스템이 필요합니다. 이 시스템의 핵심은 고에너지 전자빔을 생성하여 시료 표면에 초점을 맞추는 주사전자현미경(SEM)입니다. EBSD 시스템의 하드웨어 부분은 일반적으로 고감도 CCD 카메라와 이미지 처리 시스템으로 구성됩니다. CCD 카메라는 후방산란 전자 이미지를 포착하는 데 사용되고, 이미지 처리 시스템은 패턴 평균화 및 배경 제거를 수행하여 선명한 키쿠치 패턴을 추출합니다. EBSD 검출기의 작동 SEM에서 EBSD 키쿠치 패턴을 얻는 것은 비교적 간단합니다. 입사 전자빔에 대해 시료를 높은 각도로 기울여 후방 산란 신호를 증폭시킨 후, 이 신호를 CCD 카메라에 연결된 형광 스크린에 수신합니다. EBSD는 직접 관찰하거나 이미지를 증폭하여 저장한 후 관찰할 수 있습니다. 소프트웨어 프로그램을 사용하여 패턴을 보정하여 결정학적 정보를 얻을 수 있습니다. 최신 EBSD 시스템은 고속 측정이 가능하며, 에너지 분산 X선 분광법(EDS) 프로브와 함께 사용하여 시료의 방향 정보를 빠르게 얻는 동시에 조성 분석을 수행할 수 있습니다. 샘플 준비 원리 효과적인 EBSD 분석을 위해서는 시료 전처리가 잔류 응력의 부재, 평탄한 표면(기계적 연마), 청결, 적절한 모양과 크기, 그리고 양호한 전도성을 포함한 특정 원칙을 따라야 합니다. 시료 전처리 과정에는 시료 표면이 EBSD 분석에 적합한지 확인하기 위한 이온 에칭, 연마 및 기타 �

집속 이온 빔(FIB) 기술은 현대 기술 발전, 특히 반도체 제조 및 나노 제조 분야에서 필수적인 요소가 되었습니다. FIB 기술은 널리 알려져 있지만, 그 역사와 개발 과정은 널리 알려지지 않았습니다.집속 이온 빔(FIB) 이온 빔을 매우 작은 영역에 집중시키기 위해 전자기 렌즈를 사용하는 미세 절단 도구입니다.FIB는 이온 소스(대부분의 FIB는 Ga을 사용하지만 일부 장치는 He 및 Ne 이온 소스를 사용함)에서 이온을 가속한 다음 빔을 샘플 표면에 집중시키는 것을 포함합니다.CIQTEK DB550 집속 이온 빔 주사 전자 현미경(FIB-SEM) FIB 기술의 기원 20세기 이후 나노기술은 과학 기술의 신흥 분야로 빠르게 발전해 왔습니다. 현재 나노기술은 과학 기술 발전의 최전선에 있는 분야 중 하나이며, 국가 전략으로서 경제 및 사회 발전에 중요한 영향을 미칩니다. 나노구조는 전자의 결맞음 길이와 빛의 파장에 가까운 구조적 단위로 인해 독특한 특성을 지니며, 표면 및 계면 효과, 크기 효과, 그리고 양자 크기 효과를 유발합니다. 나노구조는 전자, 자기, 광학, 기계 분야에서 많은 새로운 특성을 나타내며 고성능 소자 응용 분야에서 엄청난 잠재력을 가지고 있습니다. 새로운 나노스케일 구조와 소자의 개발을 위해서는 정밀하고 다차원적이며 안정적인 마이크로 나노 제작 기술의 발전이 필요합니다. 마이크로 나노 제작 공정은 광범위하며 일반적으로 이온 주입, 포토리소그래피, 에칭, 박막 증착과 같은 기술을 포함합니다. 최근 몇 년 동안 현대 제조 공정의 미세화 추세에 따라 집속 이온 빔(FIB) 기술은 다양한 분야에서 마이크로나노 구조를 제작하는 데 점점 더 많이 적용되어 마이크로나노 제작에 없어서는 안 될 중요한 기술이 되었습니다.FIB 기술은 기존의 이온 빔과 집속 전자 빔 시스템을 기반으로 개발되었으며, 기본적으로 동일합니다. 전자 빔과 달리 FIB는 가속 및 집속 후 이온 소스에서 생성된 이온 빔을 사용하여 시료 표면을 스캔합니다. 이온은 전자보다 질량이 훨씬 크기 때문에 H+ 이온과 같은 가장 가벼운 이온조차도 전자 질량의 1800배 이상입니다. 이러한 특성으로 인해 이온 빔은 전자 빔과 유사한 이미징 및 노출 기능을 제공할 뿐만 아니라, 이온의 무거운 질량을 활용하여 고체 표면에서 원자를 스퍼터링하여 직접적인 처리 도구로 활용할 수 있습니다. 또한 FIB는 화학 가스와 결합하여 시료 표면에 원자를 증착시킬 수 있습니다. 따라서 FIB는 마이크로나노 제작에 널리 활용되는 도구입니다. 이온원의 개발 FIB 기술 개발에 있어 고휘도 이온 소스의 발전은

완벽한 이미지를 만들려면 이론적 지식과 실무 경험의 조화, 그리고 여러 요소 간의 균형이 필요합니다. 이 과정에서는 다음과 같은 몇 가지 어려운 문제에 직면할 수 있습니다. 전자 현미경. 에이낙인 난시는 이미지에서 가장 어려운 교정 중 하나이며 연습이 필요합니다. 아래 그림의 가운데 이미지는 난시 교정 후 초점이 정확하게 맞춰진 이미지입니다. 왼쪽과 오른쪽 이미지는 난시 교정이 제대로 이루어지지 않아 이미지에 늘어진 줄무늬가 나타나는 예입니다. 정밀한 이미징을 얻기 위해서는 단면전자빔(탐침)은 시편에 닿았을 때 원형이어야 합니다. 탐침의 단면이 변형되어 타원형이 될 수 있습니다. 이는 가공 정밀도, 강자성 코일 주조 시 자극편이나 구리 권선의 결함 등 여러 요인에 의해 발생할 수 있습니다. 이러한 변형을 비네팅이라고 하며, 초점 맞추기에 어려움을 초래할 수 있습니다. 심각한난시는 이미지에서 가장 어려운 보정 중 하나이며 연습이 필요합니다. 아래 그림의 가운데 이미지는 난시 보정 후 초점이 정확하게 맞춰진 이미지입니다. 왼쪽과 오른쪽 이미지는 난시 보정이 제대로 이루어지지 않아 이미지에 늘어진 줄무늬가 나타나는 예입니다. 이미지에서 X 방향으로 "줄무늬"가 나타날 수 있습니다. 이미지가 초점 부족에서 초점 과다로 전환됨에 따라 줄무늬는 Y 방향으로 바뀝니다. 초점이 정확해지면 줄무늬가 사라지고, 스팟 크기가 적절하면 정확한 초점을 얻을 수 있습니다. 약 10,000배 확대하여 렌즈를 초점 부족 또는 초점 과다로 조정했을 때 어느 방향으로도 줄무늬가 나타나지 않으면 일반적으로 초점이 맞지 않는 것으로 간주됩니다. 에이낙인이미지에서. A낙인 일반적으로 1000배 미만의 확대된 이미지에서는 무시할 수 있습니다. 비네팅을 수정하는 가장 좋은 방법은 X 및 Y 비네터 오프셋을 0으로 설정하는 것입니다(즉, 없음). 에이낙인 보정)을 한 다음 표본의 초점을 최대한 미세하게 맞춥니다. 그런 다음 X 또는 Y를 조정합니다. 에이낙인 최상의 이미지를 얻고 초점을 다시 맞추기 위해 제어(동시에 조정할 수 없음)합니다. 엣지 효과 향상된 기능으로 인해 에지 효과가 발생합니다.이자형엘전자 방출시편 가장자리에서 발생합니다. 가장자리 효과는 2차 전자 생성에 대한 형태학적 영향으로 인해 발생하며, 2차 전자 검출기에 의해 생성되는 이미지 윤곽의 원인이기도 합니다. 전자는 가장자리와 피크 쪽으로 우선적으로 흐르고 가장자리와 피크에서 방출되므로, 오목한 부분과 같이 검출기에 의해 가려지는 영역에서�
