NV 센터 ODMR, 2D 소재 및 스핀파 감지를 위한 새로운 가능성 제시

요약하자면

세 개의 연구팀이 CIQTEK ODMR 장비를 사용했으며, 여기에는 다음이 포함됩니다. 스캐닝 NV 프로브 현미경(SNVM) 및 다이아몬드 단일 스핀 분광계를 사용하여 첨단 소재 연구의 세 가지 다른 분야를 발전시켰습니다.

중국과학원 물리연구소의 한 연구팀은 YIG 및 LSMO 박막에서 자기 결함 및 반강자성 결합 스트라이프 도메인 근처의 스핀파를 실제 공간에서 영상화했습니다. 그들은 파장 선택적 산란과 스핀파가 스트라이프 도메인을 가로지를 때 발생하는 지그재그 파면 왜곡을 최초로 포착했습니다.

중국과학기술대학교의 한 연구팀은 진공 어닐링을 통해 2D CuCrSe₂에서 셀레늄을 제거했습니다. 그 결과 생성된 Se 공공은 층상 결정 구조를 유지하면서 상온 강자성을 나타냈습니다.

중국과학원 반도체연구소의 한 연구팀은 횡자기장이 NV 센터 스핀 상태를 어떻게 혼합하고, 광학적 판독을 약화시키며, NV⁻ 및 NV⁰ 전하 상태 간의 균형을 어떻게 변화시키는지 매핑했습니다. 이는 실제 자기 환경에서 NV 기반 센서를 안정적으로 유지하는 데 중요합니다.

이 연구가 중요한 이유

광학적 검출 자기 공명(ODMR)은 고체 스핀 과학의 중심에 있습니다. 이는 연구자들이 미세 자기장을 영상화하고, 스핀 역학을 분석하며, 다이아몬드 내의 단일 원자 규모 결함을 작동 가능한 센서로 전환하는 방법입니다. 아래의 세 가지 연구는 모두 스캐닝 NV 프로브 현미경(SNVM)과 다음을 포함하는 CIQTEK의 ODMR 제품군을 활용했습니다.다이아몬드 단일 스핀 분광계, 기존 도구로는 도달할 수 없었던 영역인 스핀파 영상화, 2D 소재의 상온 강자성, NV 센터 자체의 스핀 혼합 거동을 탐구했습니다.

각 연구팀이 발견한 내용과 이것이 매그노닉 소자, 스핀트로닉스 소재 또는 다이아몬드 기반 센서를 개발하는 사람들에게 왜 중요한지 설명합니다.

연구 1: 스캐닝 NV 영상화를 통해 밝혀진 스핀파의 실제 전파 방식

게재지: SCIENCE CHINA Physics, Mechanics & Astronomy

논문 제목: 질소-공공 센터를 이용한 자기 결함 및 도메인 근처의 수정된 스핀파 파면 시각화

연구 그룹: 중국과학원 물리연구소 Li Yangmu 그룹

연구팀은 스캐닝 NV 영상화를 사용하여 자기 박막(YIG 및 LSMO) 내 나노 규모 자기 결함 및 반강자성 결합 스트라이프 도메인 근처의 스핀파 전파와 파면에 대한 실제 공간 영상화 및 위상 분석을 수행했습니다. 이 연구는 파장 선택적 산란과 파형 변조를 밝혀내어 소자 설계자들에게 스핀파 소자를 구축하고 튜닝하기 위한 새로운 도구 세트를 제공했습니다.

먼저, 배경 지식: 스핀파를 관찰하기 어려운 이유

매그논이라고도 불리는 스핀파는 자기 정렬 시스템의 집단적 들뜸 현상입니다. 스핀파는 기존 전하 기반 소자에서 발생하는 줄 발열 손실 없이 정보를 전달하므로 저전력 파동 기반 정보 컴퓨팅을 위한 매력적인 매개체입니다.

문제는 규모입니다. 나노미터 수준의 복잡한 자기 구조 내부에서 스핀파의 산란과 위상 변화를 실제 공간에서 직접 관찰하기는 매우 어려웠습니다. 브릴루앙 광산란, 스캐닝 투과 X선 현미경, 시간 분해 자기 광학 커 효과와 같은 기존 특성화 방법들은 각각의 한계를 가지고 있습니다.

NV 센터는 보완적인 경로를 제공합니다. NV 센터는 자기 텍스처, 스핀파 위상 및 카이랄성을 동시에 감지할 수 있는데, 이는 바로 이 연구에 필요한 조합입니다. 그래서 연구팀은 CIQTEK의 스캐닝 NV 프로브 현미경(SNVM)을 사용하여 두 가지 대표적인 자기 박막인 이트륨 철 가넷(YIG)과 란타넘 스트론튬 망가나이트(LSMO)에 대해 실제 공간 스핀파 영상화를 수행했습니다.

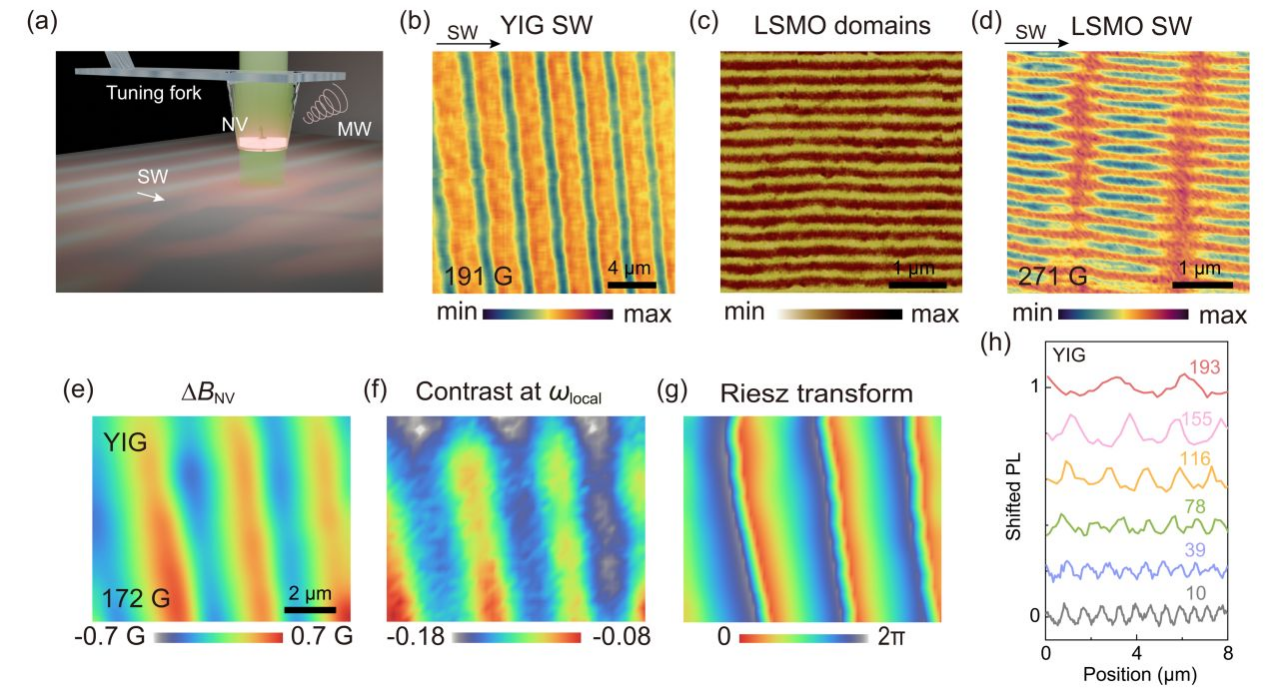

그림 1: YIG 및 LSMO의 스핀파 및 자기 도메인 이미지(CIQTEK SNVM으로 측정).

발견 1: YIG 박막의 자기 점 결함 근처에서 일어나는 현상

산란 강도는 비율에 따라 달라집니다. 스핀파가 점 결함에서 강하게 산란되는지 여부는 스핀파 파장과 결함의 특성 크기 사이의 상대적 크기에 달려 있습니다. 파장이 결함 크기와 비슷할 때 스핀파 파면은 눈에 띄게 구부러지고 왜곡됩니다. 파장이 결함 크기보다 훨씬 클 때는 스핀파가 거의 방해받지 않고 통과합니다.

다중 결함은 간섭을 생성합니다. 스핀파가 여러 점 결함과 동시에 상호작용하면 고전적인 파동 간섭 패턴이 생성됩니다.

실험과 이론의 일치. 자기 결함은 원통형 산란파를 방출하는 2차 방사원처럼 행동합니다. 결함 근처의 총 위상 편이는 입사파와 산란파의 진폭에 의해 결정되며, 이론적 모델은 실험에서 관찰된 산란 특성을 재현합니다.

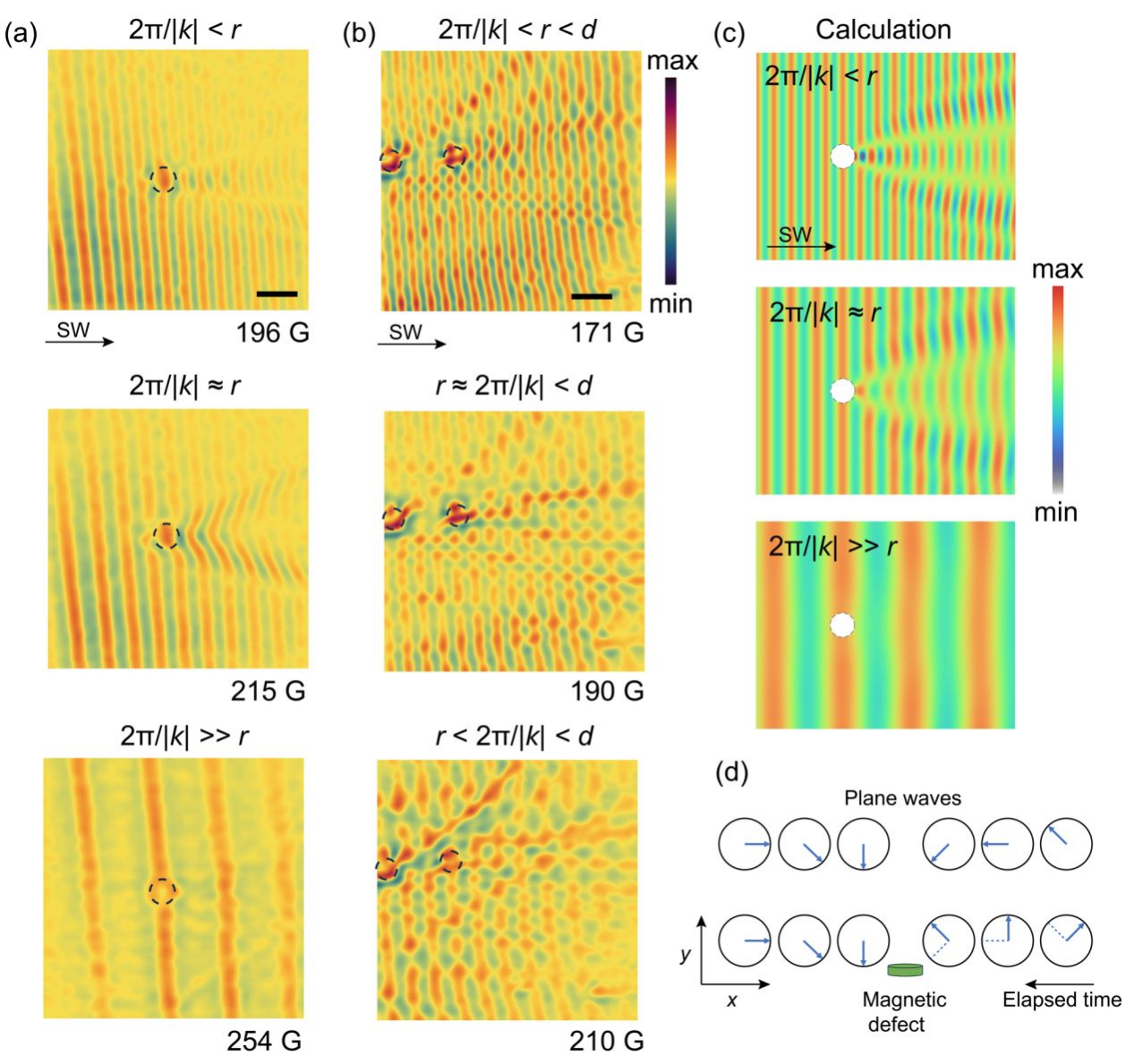

그림 2: YIG 박막 내 자기 점 산란체 근처의 스핀파 이미지.

발견 2: LSMO 박막의 자기 도메인 구조 근처에서 일어나는 현상

최초의 발견. 연구팀은 스핀파가 스트라이프 도메인을 가로지를 때 지그재그 파면 왜곡이 발생하는 것을 실험적으로 처음 관찰했습니다.

지그재그가 나타나는 이유. 인접한 자기 도메인은 반대 방향의 평형 자화 방향을 가집니다. 이는 경계 근처의 위상 연속성과 분산 관계가 동시에 만족되도록 인접 도메인 간의 위상 기울기 방향을 뒤집도록 강제합니다.

시뮬레이션 결과. 마이크로 자기 시뮬레이션 분석 결과, 동적 자화 성분 mx는 인접 도메인 전반에 걸쳐 동일한 부호를 유지하는 반면, my 성분은 부호가 반전되는 것으로 나타났습니다. mx 성분은 주로 도메인 벽 근처에 집중되어 있습니다. 인접 도메인 간의 약 ±7 G의 국부 자기장 차이는 국부 NV 공명 주파수의 변화를 유발합니다.

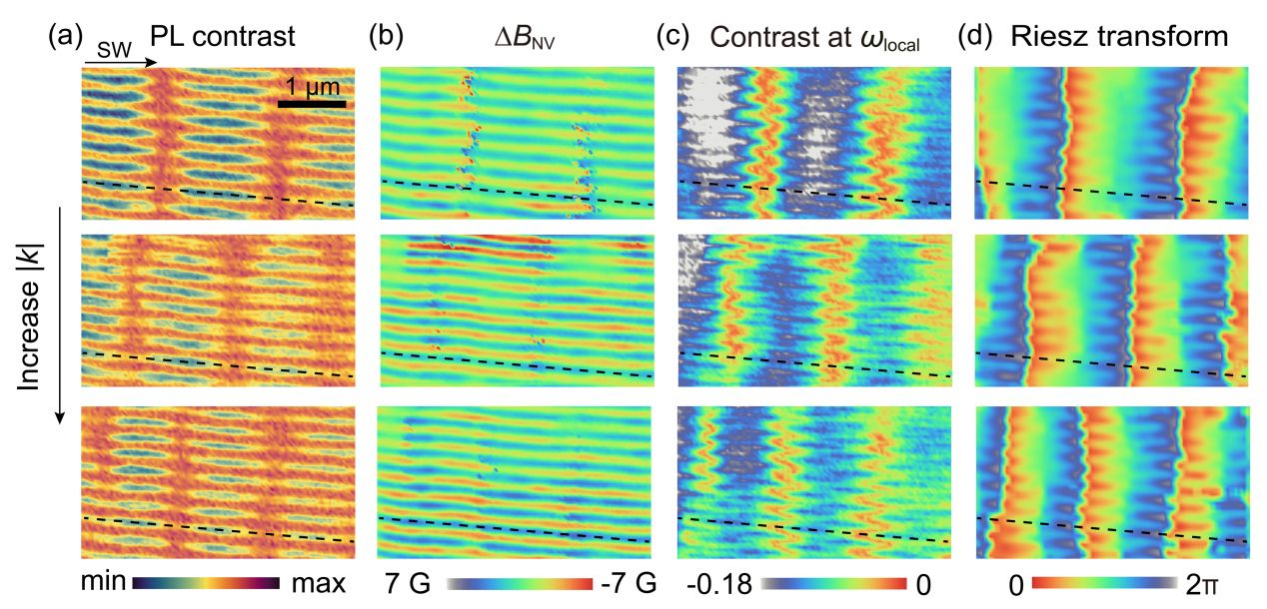

그림 3: LSMO의 반강자성 결합 스트라이프 도메인 및 스핀파의 비축퇴 상태 측정.

이 연구가 돋보이는 이유

자기장 반전에 의존하는 기존 방법과 달리, CIQTEK 스캐닝 NV 프로브 현미경은 스핀파 위상과 정적 자기 도메인을 동시에 현장에서 측정할 수 있게 했습니다. 이러한 조합은 자기 결함, 도메인 경계 및 스핀파가 서로 어떻게 상호작용하는지 연구하는 새로운 방법을 열어주며, 매그노닉 소자 개발에 새로운 실험적 도구를 제공합니다.

연구 2: 음이온 변조를 통한 2D CuCrSe₂의 상온 강자성 구현

게재지: SCIENCE CHINA Materials

논문 제목:2차원 CuCrSe₂에서 음이온 변조로 유도된 상온 강자성

연구 그룹:중국과학기술대학교 우창정(Wu Changzheng) 연구팀

이 연구팀은 "음이온 변조" 전략을 제안했습니다. 진공 어닐링을 통해 CuCrSe₂에서 Se 음이온을 선택적으로 제거함으로써 물질 내부에 Se 공공(vacancy)을 도입했습니다.

결정을 파괴하지 않고 셀레늄을 추출하기

여기서 수치는 주목할 가치가 있습니다. 20분간의 어닐링 후, CuCrSe₂ 나노시트 내 Se 손실률은 약 10%였으나, 물질은 원래의 층상 결정 구조를 유지했습니다. 명백한 구조적 상전이나 제2상은 없었습니다. 다중 구조 특성 분석을 통해 어닐링 과정이 주로 Se 음이온의 제거를 유발했음이 확인되었습니다.

상온에서의 자성 확인

해당 물질이 상온에서 강자성을 띠는지 검증하기 위해 연구팀은 자기력 현미경(MFM), 주사형 NV 프로브 현미경(SNVM), 이상 홀 효과(AHE) 측정 등 여러 기술을 결합했습니다. 그중 SNVM 결과는 상온에서 어닐링된 CuCrSe₂ 나노시트의 국소 자기 신호를 명확하게 보여주었으며, 어닐링되지 않은 샘플에서는 뚜렷한 자기 도메인이 나타나지 않았습니다.

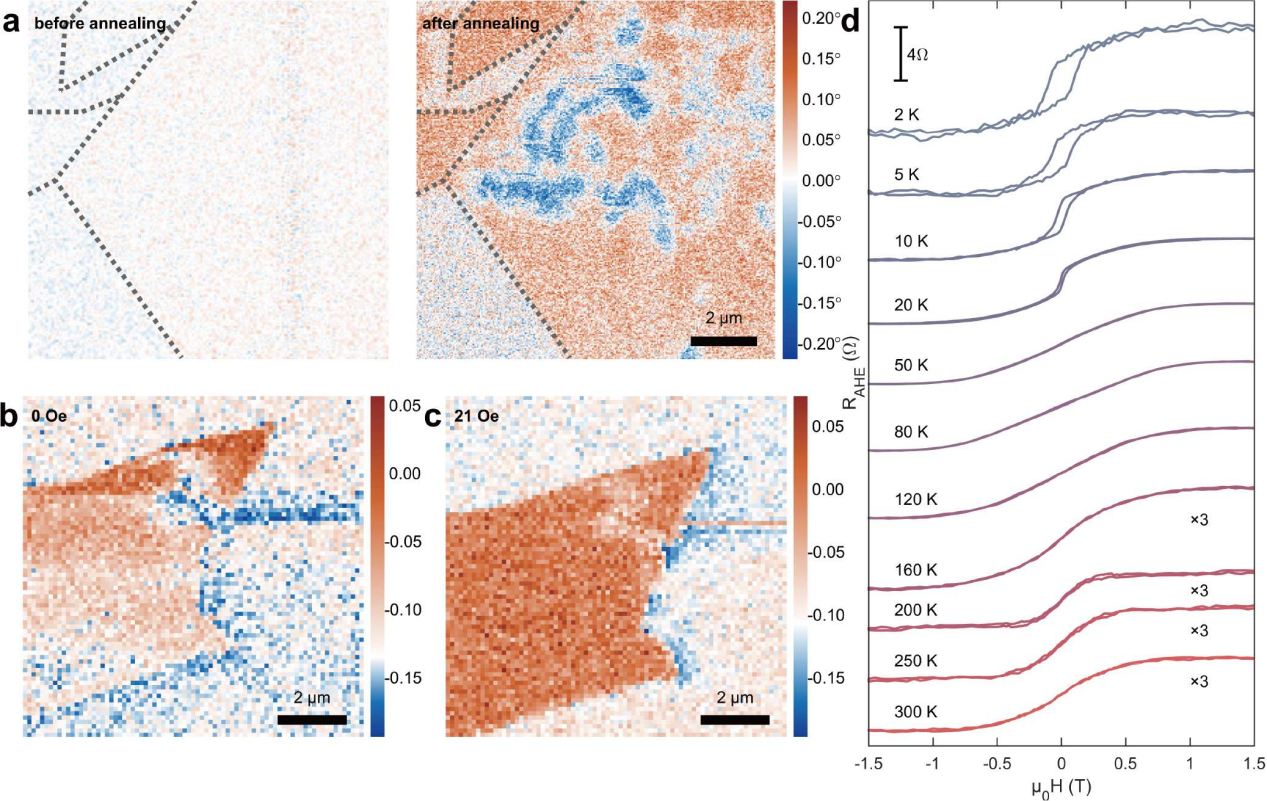

그림 4: A-CuCrSe₂ 물질의 상온 강자성 테스트.

원자 수준에서 일어나는 일

이론적 계산을 통해 향상된 자성의 미시적 메커니즘이 밝혀졌습니다. 특정 위치의 Se 공공은 주변 Cr 원자의 자기 모멘트 분포를 변화시키고, Cr 원자 간의 더 뚜렷한 자기 모멘트 분할을 생성하며, 스핀-궤도 교환 에너지 간격을 좁혀 Cr과 Cr 사이의 강자성 초교환 상호작용을 강화합니다.

공공의 위치가 중요합니다. 서로 다른 위치의 Se 공공은 자성에 눈에 띄게 다른 영향을 미치며, 유리한 위치의 Se 공공이 고온 강자성을 달성하는 핵심입니다.

이 연구가 돋보이는 이유

이 연구는 2차원 물질의 음이온 공공을 선택적으로 조정함으로써 원래의 결정 구조를 유지하면서 자기 상호작용을 효과적으로 강화할 수 있음을 보여줍니다. 이는 상온 2차원 강자성 물질을 만들기 위한 새로운 경로를 제시하며, 스핀트로닉스를 겨냥한 저차원 자성 물질 설계에 중요한 참고 지점을 제공합니다.

연구 3: 횡자기장이 NV 센터 스핀을 혼합하는 방식

게재지:ACS Photonics

논문 제목:다이아몬드 질소-공공 센터의 광학적으로 검출된 스핀 혼합

연구 그룹:중국과학원 반도체연구소 장쥔(Zhang Jun) 연구팀

이 연구는 횡자기장 하에서 다이아몬드 질소-공공(NV) 센터의 스핀 혼합, 광학적 판독 저하 및 전하 상태 변환 메커니즘을 체계적으로 밝혔습니다. 이 결과는 복잡한 자기 환경에서 작동하는 NV 기반 센서의 안정성을 향상시키는 새로운 방법을 제공합니다.

정렬되지 않는 자기장의 문제

다이아몬드 NV 센터는 중요한 고체 양자 결함 부류입니다. 레이저로 초기화하고, 마이크로파로 조작하며, 형광을 통해 판독할 수 있기 때문에 고감도 자기장 측정, 양자 이미징 및 양자 정보 처리에 널리 사용되어 왔습니다.

그러나 실제 장치에서 인가된 자기장은 NV 축과 완벽하게 정렬되는 경우가 드뭅니다. 자기장에 횡방향 성분이 있으면 NV 센터의 서로 다른 스핀 부준위(sublevel)를 혼합하고 스핀을 광학적으로 편극시키는 능력을 약화시키며, 이는 결과적으로 형광 판독 및 자기 공명 신호에 영향을 미칩니다.

연구팀이 측정한 내용

연구진은 CIQTEK의 ODMR 관련 장비와 광발광(PL) 및 연속파광학적으로 검출된 자기 공명(ODMR)기술을 사용하여 서로 다른 자기장과 온도에서 다이아몬드 NV 센터가 어떻게 반응하는지 체계적으로 측정했습니다.

ODMR은 마이크로파 구동 스핀 전이에 의해 발생하는 형광 변화를 모니터링하여 작동하며, 이는 NV 센터가 스핀을 얼마나 잘 초기화하고 광학적 판독이 얼마나 잘 수행되는지를 반영합니다. 실험 결과, 횡자기장이 강해질수록 NV 센터의 ms=0 및 ms=1 스핀 상태가 더 뚜렷하게 혼합되는 것으로 나타났습니다. 광학적 편극 효율은 떨어지고 ODMR 대비(contrast)도 함께 약화되었습니다.

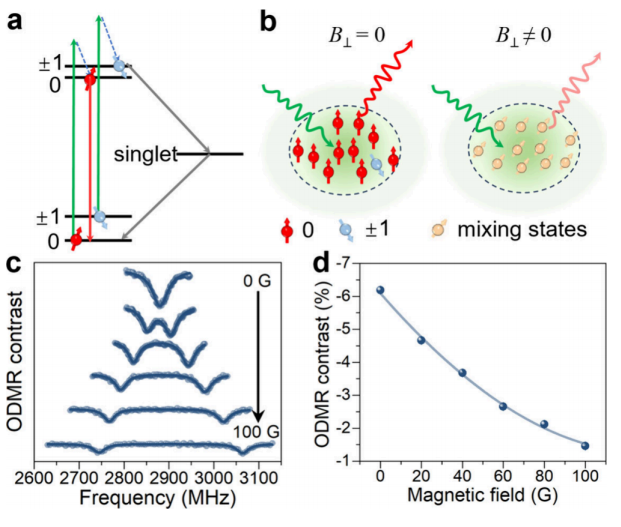

그림 5: ODMR을 사용하여 횡자기장 하에서 NV⁻의 스핀 혼합 효과 측정.

임계 자기장 Bc

NV 센터가 횡자기장을 얼마나 잘 견디는지 정량적으로 평가하기 위해 연구팀은 자기장 의존적 PL 대비 곡선에서 임계 자기장 Bc를 추출했습니다. 이 매개변수는 스핀 혼합이 광학적 판독에 유의미한 영향을 미치기 시작하는 자기장 규모를 나타냅니다. Bc가 클수록 NV 센터는 횡자기장에 대해 더 안정적입니다. Bc가 작을수록 자기장 정렬 불량에 의해 광학적 판독이 더 쉽게 방해받습니다.

온도가 바꾸는 상황

또한 이 연구는 임계 자기장이 온도에 명확하게 의존한다는 사실을 발견했습니다. 특정 중간 온도 범위에서 NV 센터의 형광 반응은 상당히 억제되었습니다.

연구진은 들뜬 상태의 궤도 구조, 포논 보조 궤도 이완, 스핀 의존적 계간 전이(intersystem crossing)를 포함하는 Lindblad 마스터 방정식 모델을 구축하여, 온도가 어떻게 들뜬 상태의 궤도 역학을 변화시키고 이를 통해 횡자기장에 의해 유도된 스핀 혼합을 추가로 조정하는지 밝혔습니다.

전하 상태가 말해주는 나머지 이야기

연구팀은 또한 음전하 상태인 NV⁻와 중성 상태인 NV⁰의 제로 포논 라인 방출을 각각 분리하여 분석했습니다. 횡자기장이 증가할 때 NV⁻ 형광의 감소는 NV⁰ 형광의 상응하는 변화와 함께 나타났습니다. 즉, 자기장에 의한 신호 손실은 전적으로 비복사 과정에서 오는 것이 아닙니다. 이는 NV⁻와 NV⁰ 전하 상태 간의 재분배와 밀접하게 연관되어 있습니다.

이 연구가 돋보이는 이유

이 연구는 스핀 혼합, ODMR 대비 감쇠, 온도 효과 및 전하 상태 역학을 하나의 그림으로 통합합니다. 이 연구는 NV 기반 센서의 횡자기장 안정성을 평가하는 데 사용할 수 있는 실험적 지표를 제안하며, 자기장 방향 설계, 작동 온도 최적화, 전하 상태 제어 및 광학 판독 성능 향상을 위한 중요한 기준점을 제공합니다.

장비 자세히 보기: 주사형 NV 프로브 현미경(SNVM)

CIQTEK은 나노 스케일 자기장 이미징을 위한 세계적인 시스템인 주사형 NV 프로브 현미경(SNVM)을 체험해 보시길 권합니다. 주요 사양:

• 온도 범위: 1.8 K ~ 300 K

• 벡터 자기장: 9 / 1 / 1 T

• 자기 공간 분해능: 10 nm

두 가지 구성이 가능합니다:

• 상온 SNVM

• 저온 SNVM

직접 체험하기: 무료 샘플 테스트 및 현장 방문

CIQTEK은 샘플 테스트에 대한 폭넓은 경험을 보유하고 있으며, 무료 샘플 측정뿐만 아니라 현장 방문도 지원합니다. 테스트를 원하시는 샘플이 있다면 sunh@ciqtek.com으로 엔지니어에게 이메일을 보내주시면 안내해 드리겠습니다.

당사 제품과 귀하의 연구에 어떻게 활용할 수 있는지 더 알고 싶으신가요? 언제든지 문의해 주세요:

전화: +86 400-0606-976

이메일: gylz@ciqtek.com

자주 묻는 질문

ODMR이란 무엇인가요?

광학 검출 자기 공명(ODMR)은 고체 상태 스핀 과학의 특성 분석 방법입니다. 마이크로파로 구동되는 스핀 전이에 의해 발생하는 형광 변화를 모니터링하여 작동하며, 이는 마이크로 스케일 자기장 이미징 및 스핀 역학 분석에 유용합니다.

주사형 NV 프로브 현미경(SNVM)으로 무엇을 측정할 수 있나요?

SNVM은 NV 센터를 사용하여 나노 스케일에서 자기장을 감지하고 이미징합니다. 위에서 설명한 연구에서 볼 수 있듯이, 스핀파 위상과 정적 자기 도메인을 동시에 측정할 수 있어 연구자들이 자기 결함, 도메인 경계 및 스핀파가 어떻게 상호 작용하는지 연구할 수 있게 합니다. 또한 이 시스템은 1.8 K에서 300 K에 이르는 온도 범위에서의 이미징을 지원합니다.

2D 물질에서 상온 강자성이 왜 중요한가요?

비싼 냉각 장치 없이도 자성이 유지되기 때문입니다. CuCrSe₂ 연구에서 진공 어닐링을 통해 Se 음이온을 선택적으로 제거함으로써 층상 결정 구조를 유지하면서 자기 상호 작용을 향상시켰으며, 이는 스핀트로닉스를 위한 실용적인 2D 강자성 물질의 가능성을 제시합니다.

NV 기반 센서에서 횡자기장 안정성이 왜 중요한가요?

실제 장치에서 NV 축과 완벽하게 정렬된 자기장을 얻기는 어렵습니다. 횡방향 성분은 NV 스핀 하위 레벨을 혼합하고 광학 편광을 약화시키며 ODMR 대비를 감소시킵니다. 임계 자기장 Bc는 엔지니어들이 이러한 자기장 정렬 불량 상태에서 서로 다른 NV 센터가 얼마나 잘 견디는지 비교할 수 있는 측정 가능한 방법을 제공합니다.
