SEM 분해능, SEM 배율 및 이미징 모드에 대한 완벽한 가이드

연구자 및 엔지니어의 경우 핵심 사양을 이해합니다. 주사전자현미경(SEM) 정확한 결과를 얻는 데 필수적입니다. 가장 중요한 매개변수는 다음과 같습니다. SEM 해상도 , SEM 배율 , 그리고 SEM 이미징 모드 이 세 가지 요소는 표본에서 포착할 수 있는 세부 정보의 수준, 규모, 그리고 정보 유형을 결정합니다. 이러한 요소들의 작동 방식과 상호 작용을 이해하면 용도에 맞는 SEM을 선택하는 데 도움이 됩니다.

SEM 해상도란 무엇이며 왜 중요한가?

SEM 해상도 두 지점 사이의 최소 거리를 나타내며, 여전히 분리된 것으로 구분할 수 있습니다. 일반적으로 나노미터 단위로 측정합니다. SEM 해상도가 높을수록 더욱 미세한 부분까지 포착할 수 있으며, 이는 나노기술 연구, 반도체 검사 및 첨단 소재 분석에 매우 중요합니다.

SEM 분해능에 영향을 미치는 주요 요인으로는 전자빔 스팟 크기, 가속 전압, 전자원 유형, 그리고 진공 조건이 있습니다. 예를 들어, 전계 방출 SEM은 일반적으로 열전자 SEM보다 더 높은 분해능을 달성합니다. 낮은 가속 전압은 섬세한 시료의 표면 디테일을 향상시키고, 낮은 진공 작동은 비전도성 물질의 이미징을 향상시킵니다.

SEM 배율 이해

SEM 배율 표시된 이미지 크기와 샘플에 실제로 스캔된 면적의 비율입니다. 광학 배율과 달리, SEM 배율은 스캔 면적을 조절하여 전자적으로 제어됩니다. 대부분의 최신 SEM은 약 10배에서 수십만 배까지 배율을 제공하여, 동일한 장비에서 큰 구조와 나노 크기의 특징을 모두 연구할 수 있습니다.

SEM 분해능과 SEM 배율 간의 연관성

증가하는 동안 SEM 배율 이미지를 확대하더라도 의미 있는 세부 묘사의 수준은 여전히 SEM 해상도에 따라 달라집니다. 해상도 한계에 도달하면 더 높은 배율로 추가적인 구조적 세부 묘사를 볼 수 없습니다. 예를 들어, 1nm 해상도의 시스템은 5nm로 제한된 시스템보다 고배율에서 훨씬 더 선명한 이미지를 제공합니다.

일반적인 SEM 이미징 모드 및 용도

최신 SEM에는 여러 가지 기능이 있습니다. 이미징 모드 각각은 특정 정보를 제공하도록 설계되었습니다.

• 2차 전자 이미징(SEI) – 형태학 연구에 이상적인 고해상도 표면 지형을 제공합니다.

• 후방산란전자영상(BSE) – 원자 번호 차이에 따른 구성적 대조를 보여줍니다.

• 에너지 분산형 X선 분광법(EDS) – 원소 구성을 식별하고 정량화합니다.

• 저진공 또는 가변 압력 모드 – 금속 코팅이 없는 비전도성 또는 수화된 표본의 이미징을 허용합니다.

다양한 것 사이를 전환 이미징 모드 단일 샘플에 대한 포괄적인 분석이 가능합니다.

해상도, 배율 및 이미징 모드를 기반으로 SEM 선택

SEM을 선택할 때는 다음 사항의 균형을 고려하십시오. SEM 해상도 , SEM 배율 범위 , 사용 가능 이미징 모드 나노미터 단위 연구에는 고해상도 기능이 필수적입니다. 넓은 배율 범위는 다양한 샘플 크기에 대한 유연성을 보장하며, 다양한 이미징 모드는 연구 및 산업 응용 분야 모두에서 활용도를 높여줍니다.

어떻게 CIQTEK SEMs 해상도, 배율 및 이미징 모드에서 탁월함

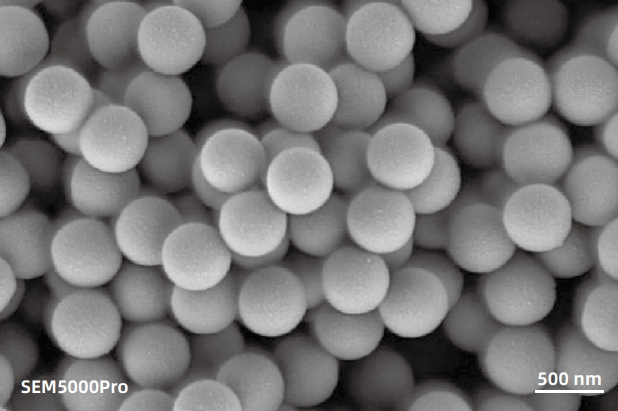

CIQTEK 주사전자현미경(SEM)은 나노미터 단위의 분해능을 제공하여 사용자가 초미세 표면 형상을 탁월한 선명도로 관찰할 수 있도록 합니다. 이러한 수준의 세부 묘사는 반도체 검사, 나노소재 연구, 정밀 제조와 같이 미세한 단위의 정확도가 결과의 품질을 좌우하는 분야에서 매우 중요합니다.

유연한 배율 범위

CIQTEK SEM은 넓은 배율 범위를 제공하여 저배율의 전체 이미지에서 초고배율의 나노스케일 이미징으로 원활하게 전환할 수 있습니다. 이러한 유연성 덕분에 연구자는 관심 영역을 빠르게 찾고 확대하여 자세히 관찰할 수 있으며, 이미지 품질도 손상되지 않습니다.

하나의 시스템에 여러 이미징 모드

CIQTEK SEM 시스템은 표면 형태를 위한 2차 전자 이미징, 성분 대비를 위한 후방 산란 전자 이미징, 그리고 비전도성 또는 수분에 민감한 시료를 위한 저진공 작동 등 다양한 이미징 모드를 통합합니다. EDS와 같은 선택적 분석 도구는 원소 성분 데이터를 제공합니다. 이러한 다중 모드 기능을 통해 사용자는 기기를 교체하지 않고도 포괄적인 분석을 수행할 수 있습니다.

높은 가치와 비용 효율성

CIQTEK SEM은 탁월한 기술적 우수성 외에도 탁월한 가치를 제공합니다. 첨단 전자 광학, 안정적인 하드웨어, 그리고 직관적인 소프트웨어를 경쟁력 있는 가격에 결합하여 시중 최고의 가성비를 제공합니다. 실험실에서는 예산과 운영 효율성을 최적화하는 동시에 최첨단 SEM 기술을 활용할 수 있습니다.
