전계 방출 TEM | TH-F120

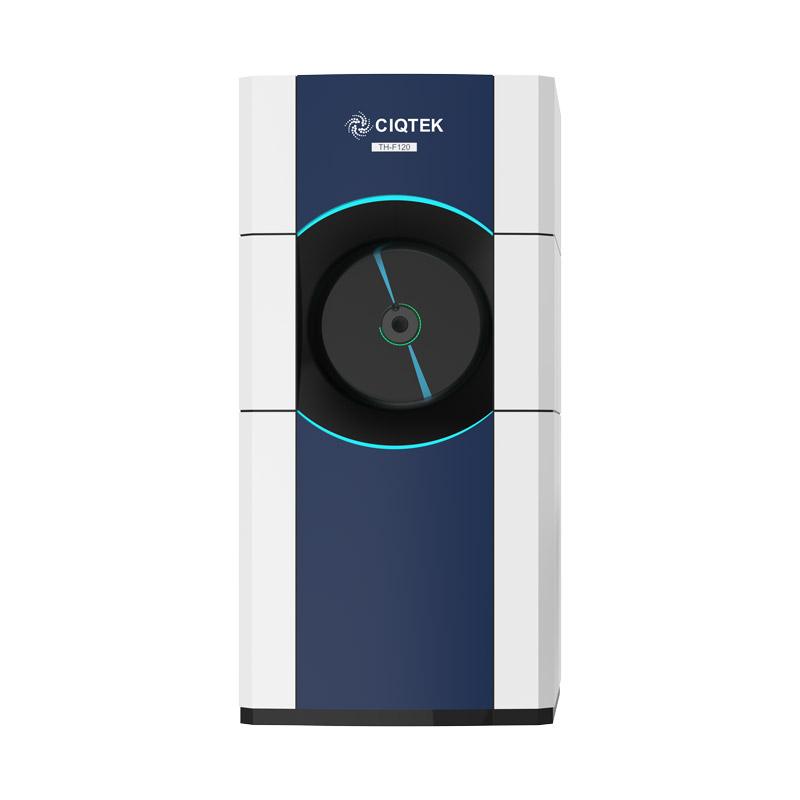

120kV 전계방출 투과전자현미경(TEM)

1. 분할된 작업 공간: 사용자는 TEM에 대한 환경 간섭을 줄여 편안하게 분할된 공간에서 TEM을 작동합니다.

2. 높은 운영 효율성: 지정된 소프트웨어는 고도로 자동화된 프로세스를 통합하여 실시간 모니터링과 효율적인 TEM 상호 작용을 가능하게 합니다.

3. 업그레이드된 운영 경험: 고도로 자동화된 시스템을 갖춘 전계 방출 전자총을 갖추고 있습니다.

4. 높은 확장성: 사용자가 다양한 애플리케이션 요구 사항을 충족하는 더 높은 구성으로 업그레이드할 수 있도록 충분한 인터페이스가 예약되어 있습니다.

CIQTEK TEM 현미경 TH-F120 이미지 갤러리


TEM Microscope analysis image
TEM Microscope analysis image

  • tem image analysis
  • tem image analysis

CIQTEK TH-F120 TEM 현미경 사양
고대비 버전 고해상도 버전
가속전압 10kV ~120kV 10kV ~120kV
정보 제한 0.20nm 0.14nm
포인트 해결 0.36nm 0.3nm
배율 범위 10 ~1,200,000 x 10 ~ 1,500,000 x
카메라 센서 크기 4096 x 4096(픽셀) 4096 x 4096(픽셀)
스테이지 회전 각도 -90° ~ +90° -70° ~ +70°
옵션장비 EDS, STEM, 사이드라인 카메라, EELS, Cryo-box
