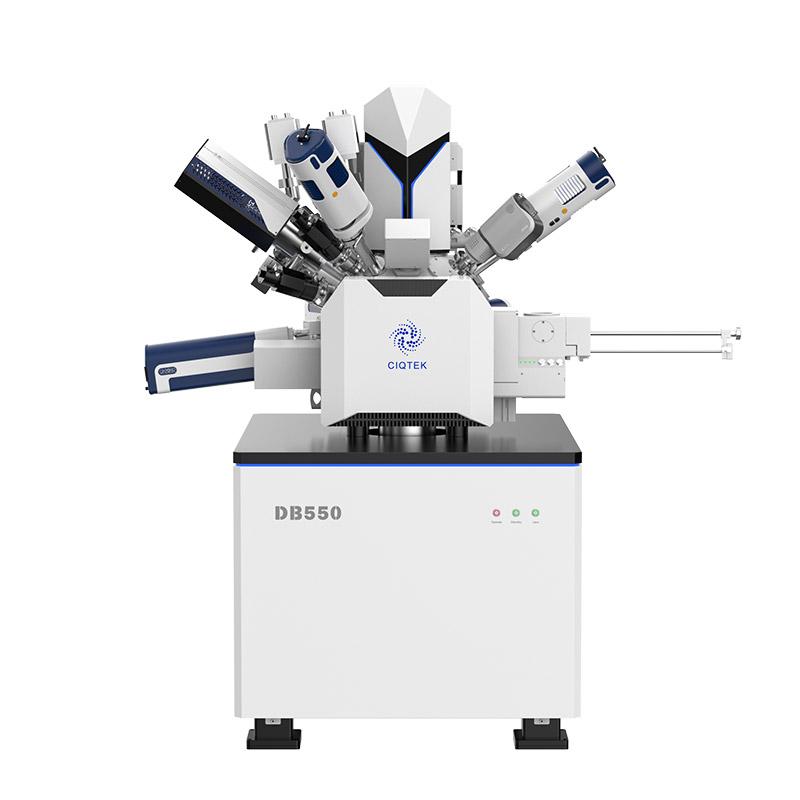

FIB-SEM | DB550

FIB(집속 이온빔) 컬럼을 갖춘 전계 방출 주사 전자 현미경(FE-SEM)

CIQTEK DB550 집속 이온빔 주사 전자현미경(FIB-SEM)에는 나노 분석 및 시료 준비를 위한 집속 이온빔 컬럼이 있습니다. 이 제품은 "슈퍼 터널" 전자 광학 기술, 낮은 수차 및 비자성 대물렌즈 설계를 활용하고 "저전압, 고해상도" 기능을 갖추고 있어 나노 규모 분석 기능을 보장합니다.

이온 컬럼은 매우 안정적이고 고품질의 이온 빔으로 Ga+ 액체 금속 이온 소스를 촉진하여 나노제조 기능을 보장합니다. DB550은 나노 조작기, 가스 주입 시스템 및 사용자 친화적인 GUI 소프트웨어가 통합된 올인원 나노 분석 및 제작 워크스테이션입니다.

"슈퍼터널" 전자광학 기술
갈륨이온빔
뛰어난 확장성

통합가스분사시스템
집합나노조작기
시편교환 로드록
(8인치 호환)

1. "슈퍼 터널" 전자광학 컬럼 기술/칼럼 내 빔 감속

공간 충전 효과를 줄여 저전압 분해능 성능을 보장합니다.

2. 전자빔 경로에 교차가 없음

렌즈 수차를 효과적으로 줄이고 해상도를 향상시킵니다.

3. 전자기 및 정전기 복합 대물렌즈

수차를 줄이고, 저전압에서 분해능을 크게 향상시키며, 자기 샘플 관찰을 가능하게 합니다.

4. 수냉식 항온 대물렌즈

대물렌즈 성능의 안정성, 신뢰성, 반복성을 보장합니다.

5. 전자기빔 편향에 의한 가변 다공 개구 스위칭 시스템

기계적 움직임 없이 조리개 자동 전환으로 다양한 촬영 모드 간 빠른 전환이 가능합니다.

CIQTEK DB550 FIB-SEM 기술 하이라이트

FIBSEM - Focused Ion Beam Column

집속이온빔(FIB) 컬럼

해상도: 3nm@30kV

프로브 전류: 1pA ~ 65nA

가속 전압 범위: 0.5kV ~ 30kV

이온 소스 교환 간격: ≥1000시간

안정성: 72시간 연속 작동

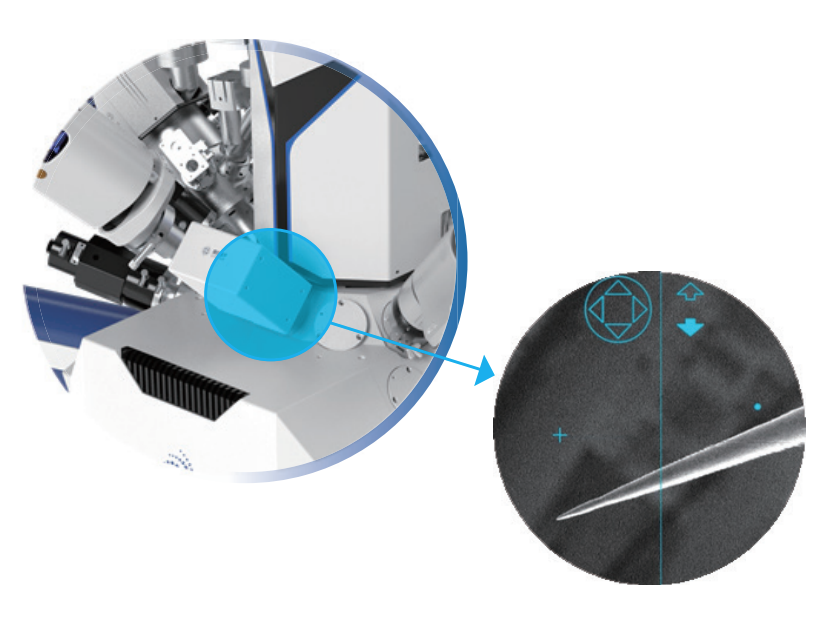

FIBSEM - Nano-manipulator

나노매니퓰레이터

챔버 내부 장착

3축 전압전 구동

스테퍼 모터 정확도 ≤10 nm

최대 이동 속도 2mm/s

통합관제시스템

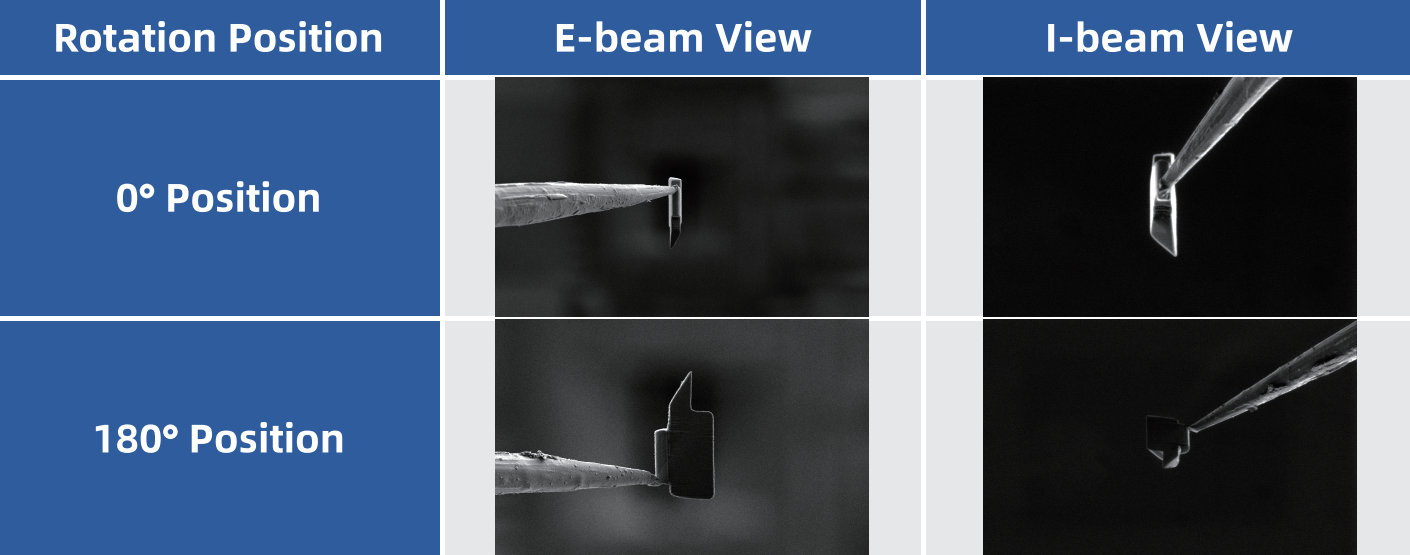

FIBSEM - Ion Beam-Electron Beam Collaboration

이온빔-전자빔 협력

FIBSEM - Gas Injection System

가스분사시스템

단일 GIS 설계

다양한 가스 전구체 공급 가능

바늘 삽입 거리 ≥35mm

모션 반복성 ≤10 μm

가열 온도 제어 반복성 ≤0.1°C

가열 범위: 실온 ~ 90°C(194°F)

통합관제시스템

반도체

반도체 산업에서 IC 칩은 다양한 고장을 겪을 수 있습니다. 신뢰성을 높이기 위해 칩을 분석하는 데 다양한 방법이 사용됩니다. 특히 집속이온빔(FIB) 분석은 신뢰성 있는 분석기법이다.

시편특성분석 / 마이크로나노제작 / 단면분석 / TEM시편준비 / 불량분석

단면 관찰
PCB 단면의 대규모 밀링
TEM 표본 준비

에너지신산업

연구 및 공정 개발을 위한 재료 단면 관찰 및 분석

형태 관찰 / 입자 크기 분석 / 단면 분석 / 조성 및 상 분석 / 리튬이온전지 소재 불량 분석 / TEM 샘플 P수리

3원계 리튬전지 소재의 표면
3원계 리튬전지 소재의 단면
양성자교환막의 표면처리 위치

도자기재료

재료 분석: FIB-SEM 시스템은 후방 산란 전자(BSE), 에너지 분산 X선 분광법(EDX)과 같은 다양한 신호 감지 모드와 결합하여 세라믹 재료의 고정밀 마이크로 나노 가공 및 이미징을 수행할 수 있습니다. , 전자 후방 산란 회절 패턴(EBSD) 및 2차 이온 질량 분석법(SIMS)을 통해 3차원 공간에서 마이크로에서 나노 규모까지 물질을 연구합니다. 깊이.

세라믹 재료의 표면
세라믹 재료의 표면
세라믹재료의 단면

합금재질

금속의 강도, 경도, 인성 등을 높이기 위해 야금, 주조, 압출 등의 방법을 사용하여 세라믹, 금속, 섬유 등과 같은 다른 물질을 금속에 첨가합니다. 강화상이라 부른다.

FIB-SEM으로 제작된 TEM 시편은 전달된 전자 신호를 통해 강화상, 경계원자 등의 정보를 관찰하는데 사용됩니다. TEM 시편은 투과 Kikuchi 회절(TKD) 분석, 금속 조직 분석, 조성 분석 및 합금 단면의 현장 시험에 사용될 수 있습니다.

티타늄 금속의 표면
나노매니퓰레이터에 의한 라멜라 리프트아웃
티타늄 금속 라멜라의 강화상

â¶ 그래픽 사용자 인터페이스

고도로 통합된 사용자 인터페이스 플랫폼

SEM 현미경 이미징 및 처리 기능은 전체 사용자 인터페이스 내에 통합되어 있으며 왼쪽과 오른쪽에 비교 참조가 표시됩니다.

가스 주입 시스템, 나노 조작기 등 자체 개발한 액세서리 하드웨어 및 사용자 인터페이스, 사용하기 쉬운 작동을 위한 직관적인 레이아웃 디자인.

â¶ 검체 교환 로드락

챔버 오염을 효과적으로 줄입니다. 선형 가이드 레일 설계, 서랍식 개폐.

â¶ CIQTEK 전자현미경의 발전 - 추가 옵션

에너지분산분광법

음극발광

EBSD

CIQTEK FIB-SEM 집속이온빔주사전자현미경

CIQTEK FIB-SEM 실증 시연 - TEM 시료 준비

CIQTEK Scanning Electron Microscopes YouTube Video Playlist

CIQTEK 주사전자현미경 YouTube 동영상: 더보기

CIQTEK FIB-SEM DB550 사양
전자광학	전자총형	고휘도 쇼트키 전계 방출 전자총
	해상도	0.9nm@15kV; 1.6nm@1kV
	가속전압	0.02kV ~ 30kV
이온빔 시스템	이온 소스 유형	갈륨
	해상도	3nm@30kV
	가속전압	0.5kV ~ 30kV
시료실	진공시스템	전자동 제어, 오일프리 진공 시스템
	카메라	카메라 3대 (광학 네비게이션 x1 + 챔버 모니터 x2)
	무대형	전동식 5축 기계식 Eucentric 시편 스테이지
	스테이지 범위	X=110mm, Y=110mm, Z=65mm T: -10°~+70°, R:360°
SEM 감지기 및 확장	표준	렌즈내 전자검출기 Everhart-Thornley 검출기(ETD)
SEM 감지기 및 확장	선택	접이식 후방산란전자검출기(BSED) 접이식 주사투과전자현미경 검출기(STEM) 에너지분산분광계(EDS/EDX) 전자 후방산란 회절 패턴(EBSD) 나노조작기 가스분사시스템 플라즈마 세척제 시편 교환 로드락 트랙볼 및 노브 제어판
사용자 인터페이스	언어	영어
	운영체제	윈도우
	내비게이션	광학 네비게이션, 제스처 퀵 네비게이션
	자동기능	자동 밝기 및 대비, 자동 초점, 자동 스티그마터
